Verstellbare Vorderachse ohne Frontantrieb - Spurweiten einstellen


Achsarme verstellen

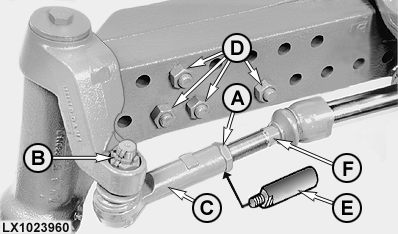

  1. LX1023960
    LX1023960-UN-30NOV99

    A - Kontermutter

    B - Kronenmutter

    C - Gelenkarm

    D - Achsarmschrauben

    E - Spurstangenverlängerung

    F - Spurstange

    Traktorvorderteil unter dem Achsmittelteil aufbocken und unfallsicher abstützen.

    WICHTIG: Je nach Spurweite müssen die Spurstangen beider Achsseiten verlängert oder verkürzt werden. Siehe Spurstangenverlängerungen verwenden in dieser Beschreibung.


  2. Kontermutter (A) lösen. Hierbei die Spurstange (F) gegenhalten.

  3. Splint herausziehen und Kronenmutter (B) entfernen.

  4. Spurstangenkopf mittels Kupfer- oder Kunststoffhammer austreiben. Vorzugsweise einen geeigneten Kugelgelenkabzieher verwenden.

  5. Achsarm an geeignetes Hebezeug anhängen und danach Achsarmschrauben (D) entfernen.

  6. Achsarm in gewünschte Position bringen, Achsarmschrauben (D) anordnen und mit 400 N•m (300 lb.-ft.) anziehen.

  7. Spurstangenverlängerung in den Gelenkarm einschrauben und dann Gelenkarm wieder mit der Spurstange verbinden.

    HINWEIS: Vor Montage der Verlängerung muss der Gelenkarm von der Spurstange getrennt werden.

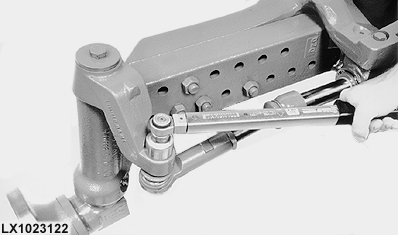

  8. LX1023122
    LX1023122-UN-08JUN99

    Gelenkarm im Spurhebel anordnen, Kronenmutter mit 100 N˙m (75 lb.-ft.) festziehen und neuen Splint montieren.


  9. Gelenkarm gegenhalten und Spurstangenverlängerung mit 300 N˙m (220 lb.-ft.) festziehen. Danach Vorspur prüfen und einstellen, siehe entsprechende Beschreibung in diesem Abschnitt.

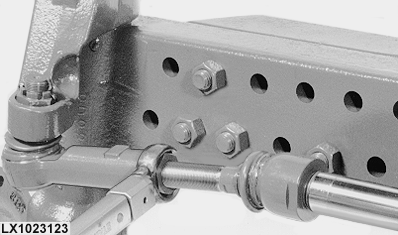

  10. LX1023123
    LX1023123-UN-08JUN99

    Nach Einstellung der Vorspur die Kontermutter mit 250 N˙m (185 lb.-ft.) anziehen. Beim Festziehen der Kontermutter die Spurstangenverlängerung gegenhalten.



Spurstangenverlängerungen verwenden

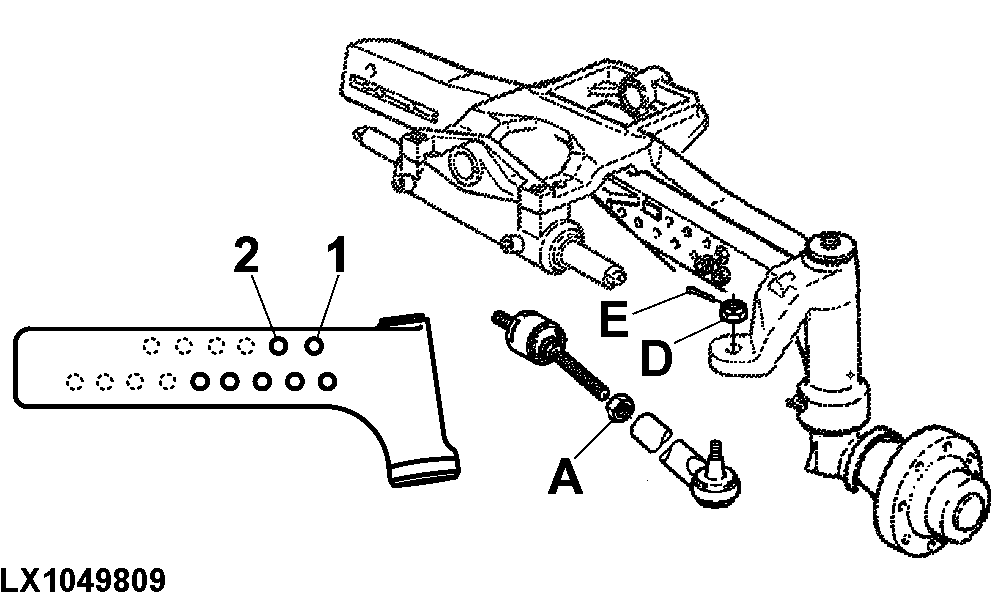

LX1049809
LX1049809-UN-13SEP10

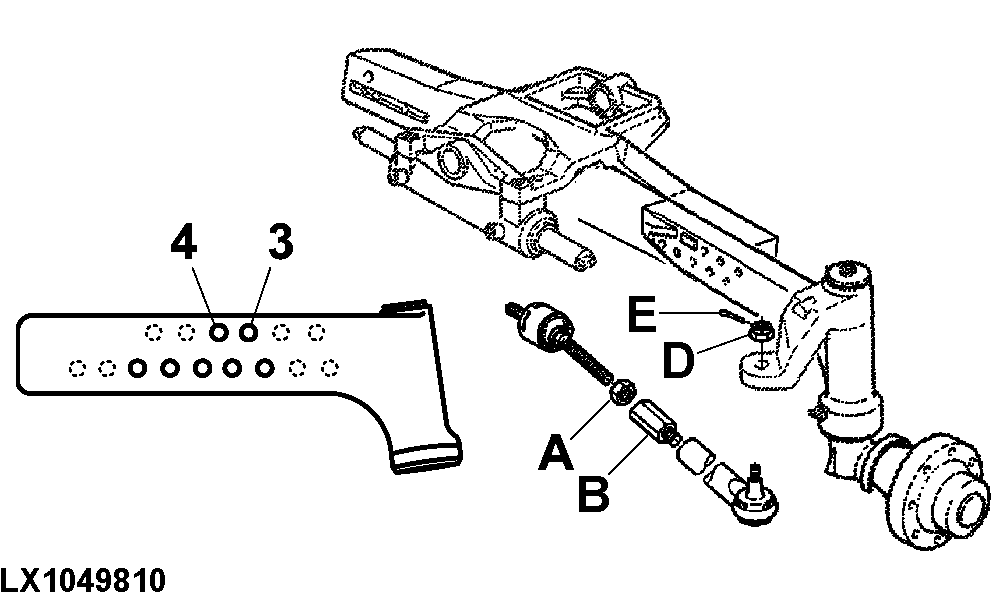

LX1049810
LX1049810-UN-13SEP10

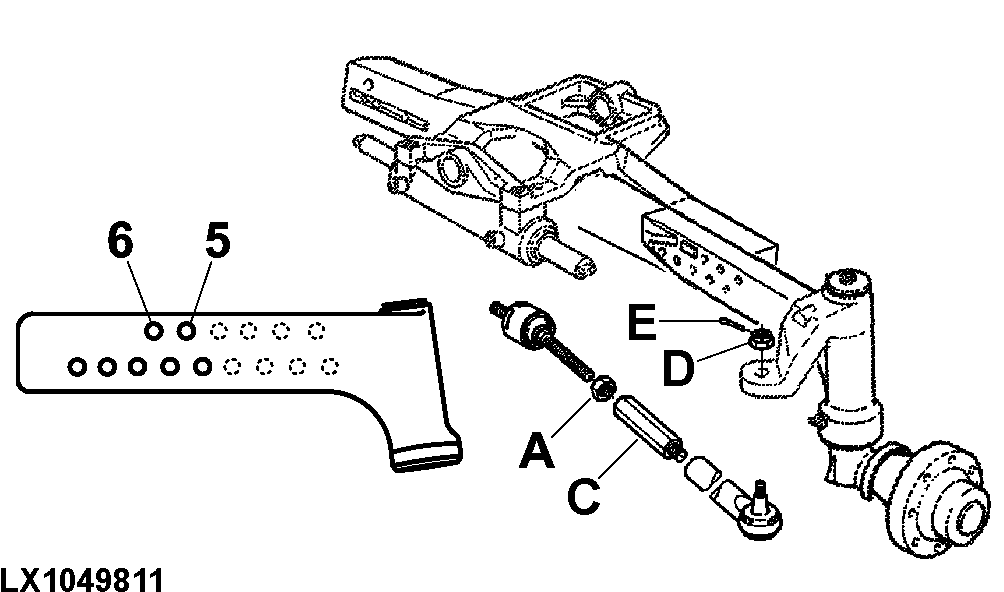

LX1049811
LX1049811-UN-13SEP10

A - Kontermutter (250 N˙m; 185 lb.-ft.)

B - Kurze Verlängerung L150047 (102 mm; 4 in.)

C - Lange Verlängerung L157909 (204 mm; 8 in.)

D - Kronenmutter (100 N˙m; 75 lb.-ft.)

E - Splint

Bei der abgebildeten Vorderachse ist je nach Stellung der Achsarme die Verwendung von Spurstangenverlängerungen erforderlich.

Position des Achsarms

Zu verwendende Spurstangenverlängerung

1 und 2

Keine Verlängerung notwendig

3 und 4

Kurze Verlängerung L150047 (102 mm; 4 in.)

5 und 6

Lange Verlängerung L157909 (204 mm; 8 in.)

OULXA64,0002EA4-29-20130605
