Vorspur einstellen (Traktoren mit Frontantriebsachse)

1.

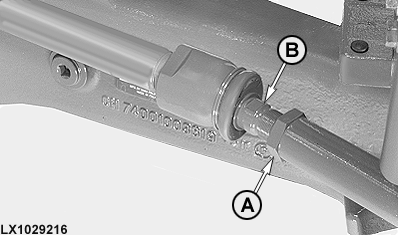

   LX1029216-UN-02APR03

   A - Kontermutter

   B - Stange

   Vorderräder für Geradeausfahrt ausrichten, Motor abstellen, Getriebe in Parkstellung bringen und Zündschlüssel abziehen.

---




2. Kontermutter (A) lösen.

3. HINWEIS: Die Vorspur darf ± 1,5 mm (0.06 in.) betragen. Siehe Vorspur prüfen in diesem Abschnitt.

   Stange (B) drehen, um die gewünschte Vorspur bzw. Nachspur einzustellen.

   Prüfpunkt	Maß	Spezifikation
   Maximale Vorspur oder Nachspur	Abstand	1,5 mm (0.06 in.)

4. Kontermutter (A) mit dem vorgeschriebenen Drehmoment anziehen.

   Prüfpunkt	Maß	Spezifikation
   Kontermutter	Drehmoment	328 bis 363 N˙m 242 bis 267 lb.-ft.
