Vormontage des Pickup-Gewichtes

ACHTUNG: Bei den nachfolgend beschriebenen Arbeiten sind die Sicherheitsmaßnahmen zu beachten.

ACHTUNG: Hebe- und Förderzeuge entsprechend dem Gewicht von 900 kg (1985 lb) bzw. 1150 kg (2535 lb) auswählen.

ACHTUNG: Nur geprüfte Hebezeuge verwenden.

ACHTUNG: Arbeitssicherheit beachten. Kein Aufenthalt unter schwebenden Lasten.

HINWEIS: Um das Gewicht nach vollendeter Vormontage rangieren zu können, ist es von Vorteil, wenn der Zusammenbau auf einer Palette stattfindet. (Tragkraft beachten)

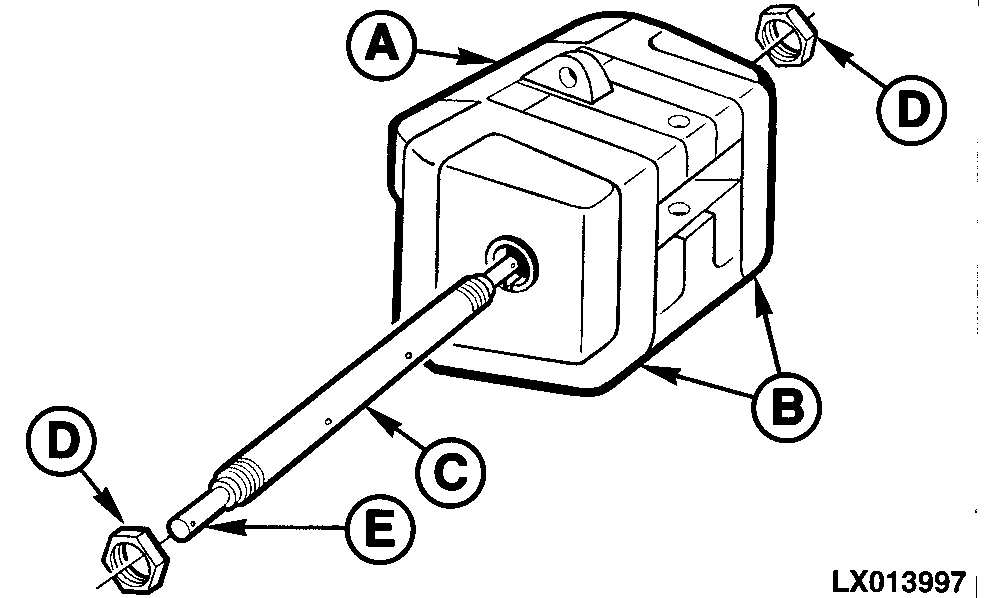

LX013997
LX013997-UN-02APR96

Mittleres Gewicht (A) mittels Hebezeug auf ebenem Untergrund abstellen.

Die seitlichen Gewichte (B) am mittleren Gewicht anordnen und Aufnahmewelle (C) montieren.

Muttern (D) mit 300 N˙m (220 lb-ft) anziehen.

Bei Anbau in Dreipunktaufhängungen die Bolzen (E) auf maximale Länge einstellen.

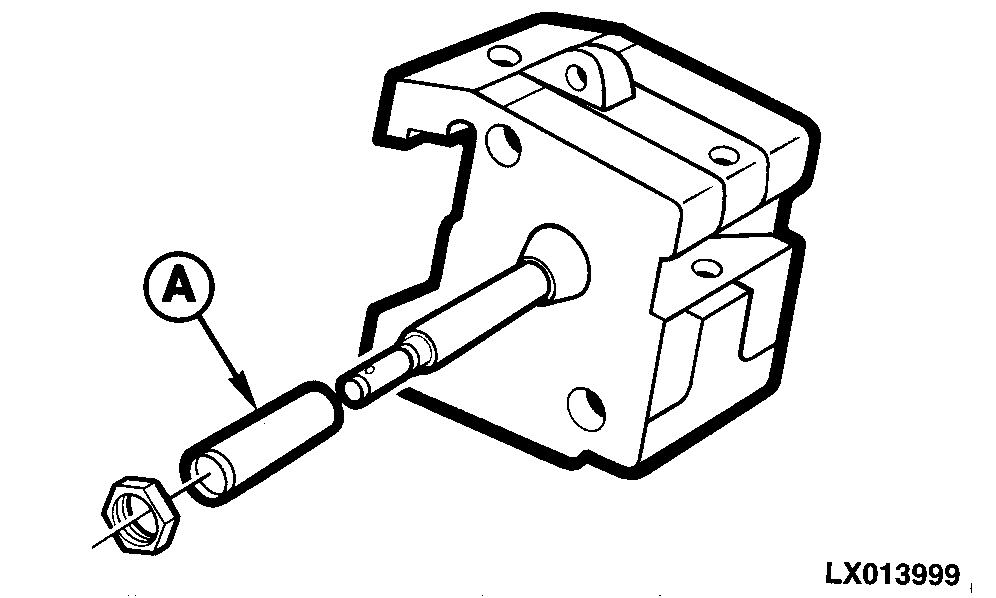

LX013999
LX013999-UN-02APR96

Wenn nur das mittlere Gewicht angebaut wird, so muß auf der Aufnahmewelle beidseitig eine Distanzbüchse (A) montiert werden.

Muttern mit 300 N˙m (220 lb-ft) anziehen.

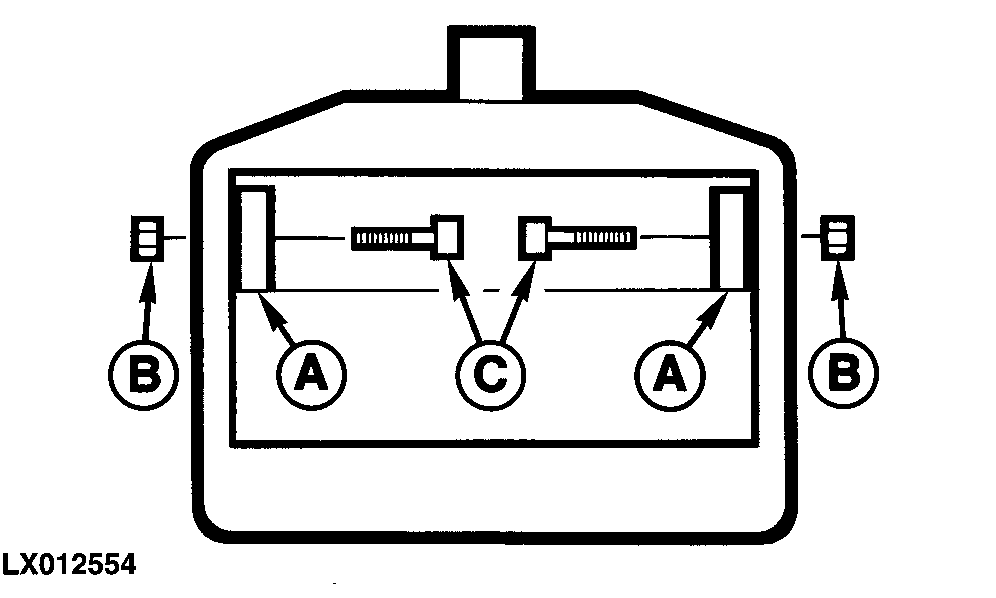

LX012554
LX012554-UN-27JUN96

Bei Anbau an ein 80 kg (175 lb) Grundgewicht einen Distanzhalter (A) an beiden Innenseiten anordnen.

Bei Anbau an ein 110 kg (240 lb) Grundgewicht entfallen die Distanzhalter.

Innensechskantschrauben (C) von innen nach außen einsetzen und mit den Muttern (B) verschrauben.

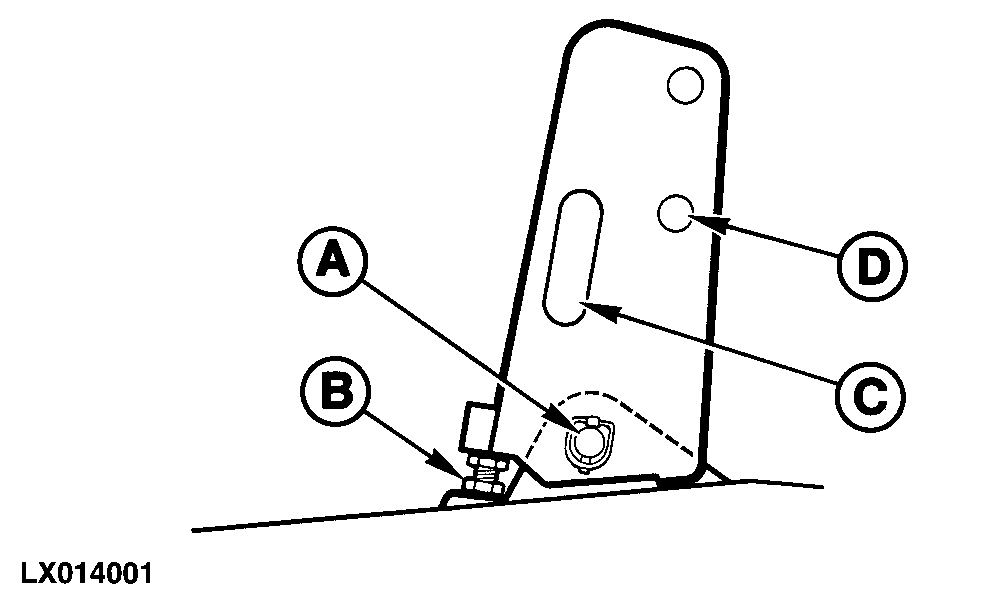

LX014001
LX014001-UN-02APR96

Bei Anbau in der Dreipunktaufhängung den Oberlenkerhalter anordnen. Bolzen (A) einbauen und sichern. Schraube (B) am Pickup-Gewicht anlegen und kontern.

Der Oberlenkerhalter bietet eine Vorrichtung (C) zur Aufbewahrung von Distanzstücken bei Nichtgebrauch.

Bei Nichtgebrauch des Oberlenkerhalters wird dieser gekippt und über die Bohrung (D) am Gewicht befestigt.

OULXE59,0010880-29-20060416
