Bedienung und Einstieg in Diagnoseadressen mit Digitalanzeige (Kunden-Ebene)

Hier werden für den Kunden relevante Diagnoseadressen angezeigt.

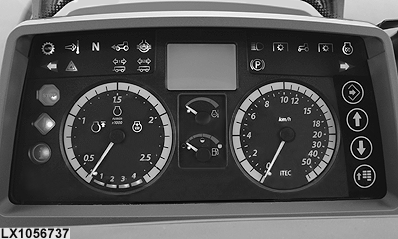

LX1056737-UN-26JUL12

Instrumenteneinheit

LX1056738-UN-26JUL12

Tastenfeld

1 - Eingabetaste (Bestätigen, Ausblenden, Speichern und Starten)

2 - Pfeiltasten (nach oben und nach unten)

3 - Menütaste

Der Zugriff auf die Instrumenteneinheit erfolgt über das Tastenfeld.

1.

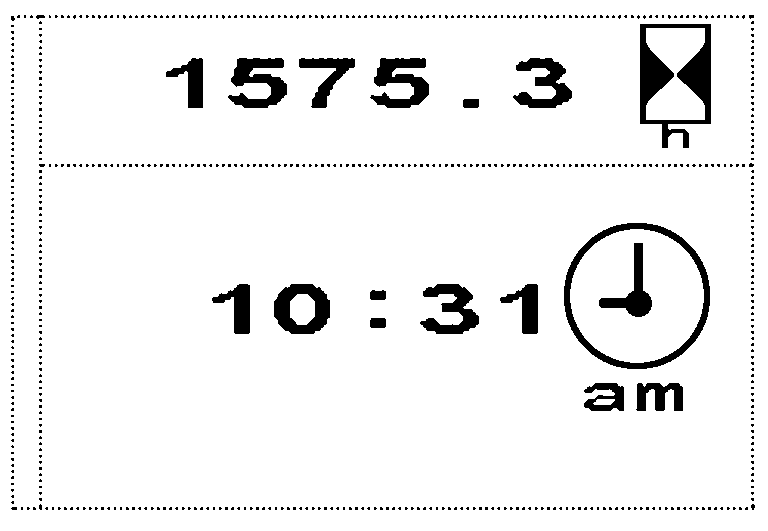

   LX1054061-UN-27JUN12

   Startseite

   HINWEIS: Werden Diagnosecodes oder Informationsmeldungen in der Instrumenteneinheit angezeigt, die Eingabetaste so oft drücken, bis alle Diagnosecodes und Meldungen ausgeblendet werden.

   Menütaste drücken.

   HINWEIS: Die Reihenfolge der angezeigten Seiten kann je nach Fahrzeugkonfiguration unterschiedlich sein.

   Mit den Pfeiltasten blättern, bis die Seite zum Einstieg in die Diagnose erscheint.

---




2.

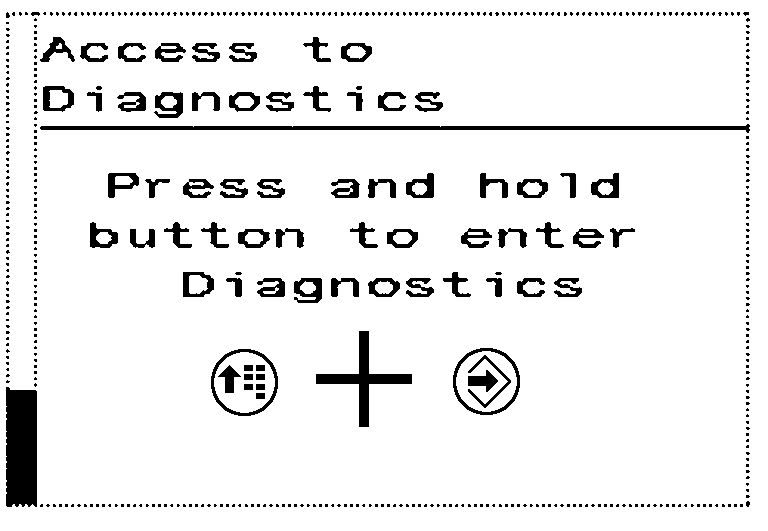

   LX1054062-UN-27JUN12

   Einstieg in die Diagnose

   Menütaste und Eingabetaste gleichzeitig drücken und halten, bis die Instrumenteneinheit in den Diagnosemodus wechselt.

---




3.

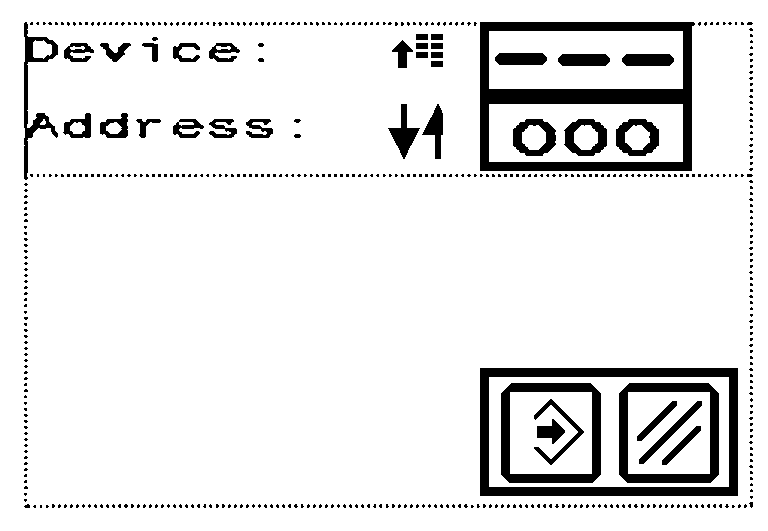

   LX1054063-UN-27JUN12

   Mit der Menütaste die gewünschte Steuersoftware auswählen.

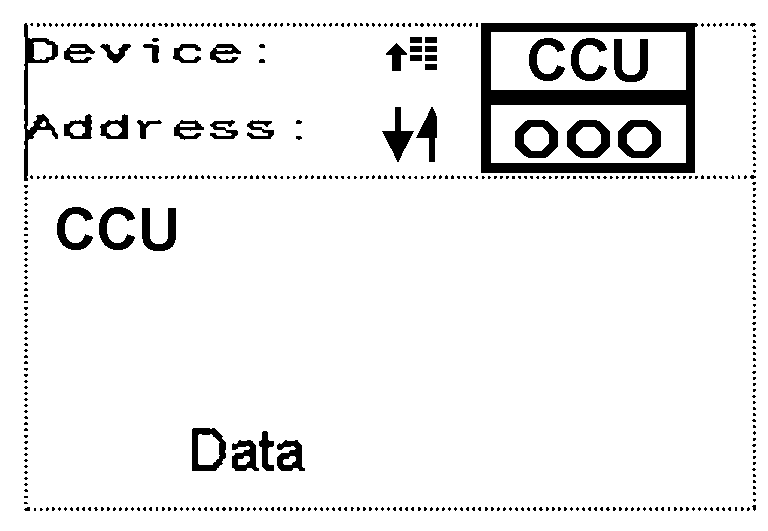

   LX1058314-UN-27JUN12

   HINWEIS: Die Liste der Steuersoftware kann je nach vorhandenen Optionen unterschiedlich aussehen.

---




4. Die Liste der Adressen kann mit den Pfeiltasten durchgeblättert werden.

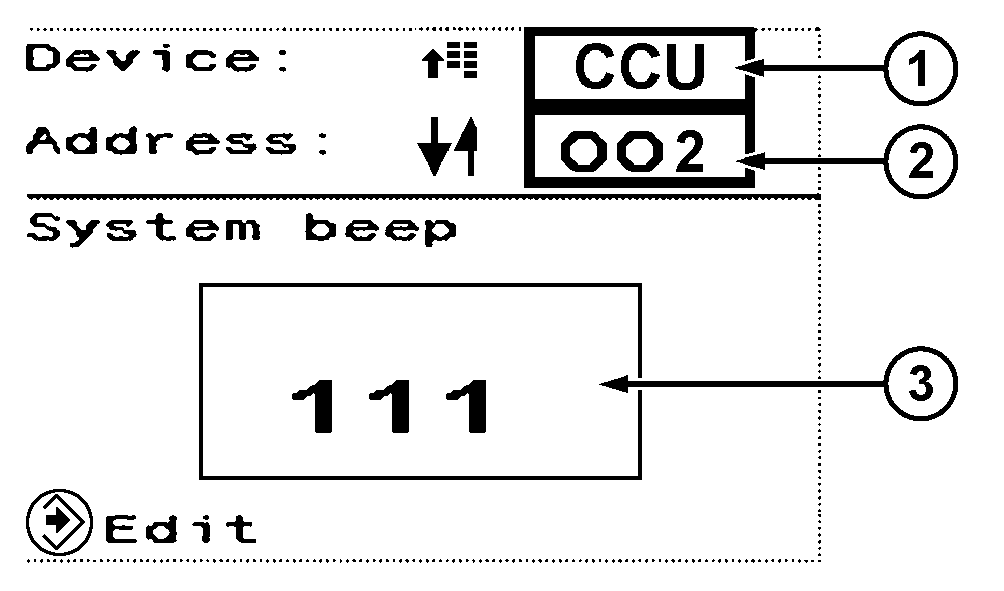

   LX1058315-UN-27JUN12

   1 - Steuersoftware

   2 - Adresse

   3 - Wert der ausgewählten Adresse

---




5. Der angezeigte Wert kann nur in einer Eingabeadresse geändert werden.

   Bei der Adresse, deren Wert geändert werden soll, die Eingabetaste drücken.

   Mit den Pfeiltasten den Wert entsprechend einstellen und die Eingabetaste drücken.

   Zum Abbrechen oder Beenden die Eingabetaste und die Menütaste drücken und halten.
