Kontrollleuchten und Anzeigen


Kontrollleuchten

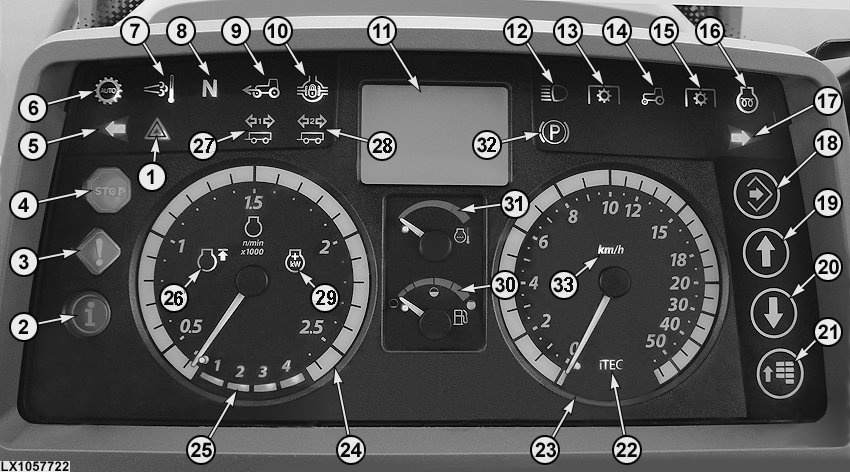

LX1057722
LX1057722-UN-21SEP12

  1. Kontrollleuchte für Warnblinker
  2. Blaue INFO-Leuchte - leuchtet bei Störungen an elektrischen Komponenten des Hydrauliksystems oder des Getriebes. Störungsmeldung in der Digitalanzeige beachten und Ursache beseitigen, gegebenfalls John Deere™ Händler aufsuchen.
  3. Gelbe ACHTUNG-Leuchte - blinkt, wenn eine Störung auftritt (Störungsmeldung in der Digitalanzeige beachten).
  4. Rote STOPP-Leuchte - blinkt, wenn eine schwerwiegende Störung auftritt. SOFORT Motor abstellen. Störungsmeldung in der Digitalanzeige beachten und Ursache beseitigen.
  5. Blinkkontrollleuchte links - blinkt bei eingeschaltetem linken Blinker und bei eingeschalteter Warnblinkanlage.
  6. Kontrollleuchte für Getriebeautomatik - leuchtet, sobald die Automatik des AutoQuad™ PLUS-Getriebes aktiviert ist.
  7. Kontrollleuchte für Abgasfilterreinigung - leuchtet während der Reinigungsphase. Nur bei Traktoren mit Abgasreinigungssystem.
  8. Die Kontrollleuchte wechselt zwischen F, N, R und P, je nachdem in welcher Stellung sich der Fahrtrichtungshebel befindet.
  9. Frontantriebskontrollleuchte - leuchtet bei eingeschaltetem Frontantrieb.
  10. Differenzialsperrkontrollleuchte - leuchtet bei eingeschalteter Differenzialsperre.
  11. Digitalanzeige - zeigt Fahrerinformationen und dient als grafische Benutzeroberfläche.
  12. Die Fernlichtkontrollleuchte leuchtet bei eingeschaltetem Fernlicht auf.
  13. Diese Leuchte leuchtet bei eingeschalteter Frontzapfwelle.
  14. Leuchtet zusammen mit (13) und (15) und zeigt dabei an, ob Front- oder Heckzapfwelle eingeschaltet ist.
  15. Diese Leuchte leuchtet bei eingeschalteter Heckzapfwelle.
  16. Vorwärmkontrollleuchte - leuchtet, wenn der Zündschalter in die erste Stellung nach rechts gebracht wird. Motor erst starten, wenn die Leuchte erlischt. Bei Störungen im Bereich Kraftstoffanlage und Motor blinkt diese Leuchte. Bei Traktoren, die mit einem Wassersensor am Kraftstoffilter ausgerüstet sind, blinkt diese Leuchte, sobald sich Wasser im Kraftstoffilter abgesetzt hat.
  17. Blinkkontrollleuchte rechts - blinkt bei eingeschaltetem rechten Blinker und bei eingeschalteter Warnblinkanlage.
  18. Eingabetaste
  19. Pfeiltaste (nach oben)
  20. Pfeiltaste (nach unten)
  21. Taste für Menü
  22. Kontrollleuchte zeigt an, ob iTEC™ aktiviert ist.
  23. Geschwindigkeitsanzeige - zeigt die Fahrgeschwindigkeit in mph bzw. km/h.
  24. Drehzahlmesser - zeigt die Kurbelwellendrehzahl pro Minute.
  25. Ganganzeige - die Ziffern 1-4 zeigen bei PowrQuad™ PLUS- oder AutoQuad™ PLUS-Getriebe den gewählten Gang an.
  26. Kontrollleuchte vorhanden, jedoch ohne Funktion.
  27. Anhängerblinkkontrollleuchte - blinkt, falls sich am Traktor ein Anhänger befindet. Die Kontrollleuchte blinkt bei eingeschaltetem Blinker und bei eingeschalteter Warnblinkanlage.
  28. Anhängerblinkkontrollleuchte - blinkt, falls sich am Traktor ein zweiter Anhänger befindet. Die Kontrollleuchte blinkt bei eingeschaltetem Blinker und bei eingeschalteter Warnblinkanlage.
  29. Kontrollleuchte vorhanden, jedoch ohne Funktion.
  30. Der Kraftstoffmesser zeigt den Tankinhalt von voll bis leer (Ende roter Bereich) an.

    HINWEIS: Befindet sich die Anzeige im Übergang vom grünen zum roten Bereich, so befinden sich noch ca. 18% der Gesamtkapazität im Tank.

    HINWEIS: Tank nie ganz leer fahren, da sonst die Kraftstoffanlage entlüftet werden müsste.

  31. Kühlmittel-Temperaturanzeige (wird separat erklärt).
  32. Leuchtet, wenn die Feststellbremse aktiviert ist.
  33. Gibt an, ob die Geschwindigkeit in mph oder km/h angezeigt wird.

Leuchtentest: Bei Starten des Motors leuchten die Leuchten für ca. 1 Sekunde auf. Falls nicht, ist eine Sicherung oder eine Glühbirne defekt. Teil austauschen.

Nachdem der Motor läuft, müssen die Kontrollleuchten erlöschen.


Digitalanzeige

Die Digitalanzeige zeigt verschiedene Fahrerinformationen:

  • Uhrzeit
  • Betriebsstunden
  • Fahrgeschwindigkeit
  • Motordrehzahl
  • Drehzahl der Heckzapfwelle
  • Radschlupf in % (bei Ausrüstung mit Radar)
  • Zurückgelegte Strecke
  • Aktueller Kraftstoffverbrauch
  • Durchschnittlicher Kraftstoffverbrauch
  • Gesamte bearbeitete Fläche (seit Beginn der Messung)
  • Bearbeitete Fläche pro Stunde

Zusätzlich wird die Digitalanzeige für verschiedene Einstellungen verwendet. Siehe Beschreibungen von Intelligent Power Management, Abgasreinigungssystem, iTEC™ Basic und Kraftheber.

SS31170,000042F-29-20130116
