Attrezzatura del caricatore frontale - Staffe del caricatore frontale per caricatori H310 e H340

LX1056757-UN-09OCT12

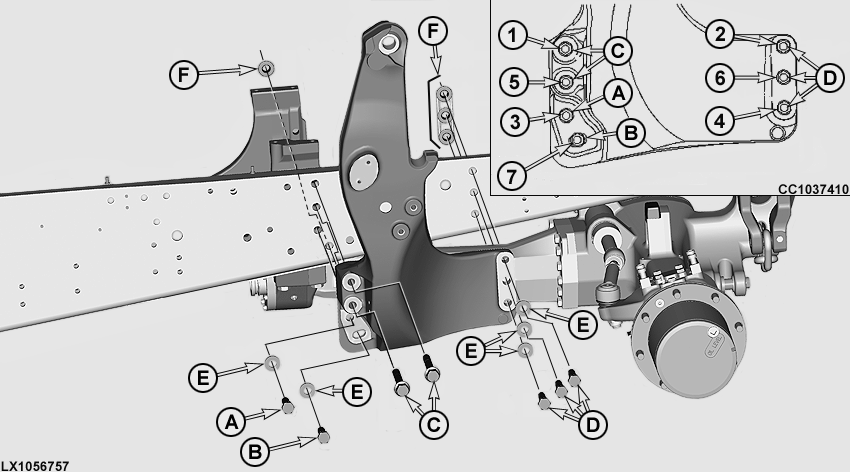

Viteria utilizzata sulle staffe del caricatore frontale John Deere
Rif.	Designazione	Apertura di chiave	Standard	Identificatore di carreggiata	Lunghezza	Identificazione / grado
A (1x)	Vite	30 mm	ISO4017	M20 x 2.5	60 mm (2.4 in.)	10.9
B (1x)	Vite	30 mm	ISO4017	M20 x 2.5	60 mm (2.4 in.)	10.9
C (2x)	Vite flangiata	27 mm	JDS121	M20 x 2.5	160 mm (6.3 in.)	10.9
D (3x)	Vite	30 mm	ISO4017	M20 x 2.5	70 mm (2.8 in.)	10.9
E (5x)	Rondella	—	JDS130	—	21,4 x 42 x 5	—
E (4x)	Dado esagonale con flangia	30 mm	ISO4161	M20 x 2.5	—	10

I supporti del caricatore frontale sono disposti come segue. Le viti (A) e (C) sono fissate con una coppia da 580 N'm (428 lb-ft). Le viti (B) e (D) sono fissate con una coppia da 620 N'm (457 lb-ft). A tal fine seguire l'ordine specificato.

Controllare regolarmente la coppia, vedere la Sezione 85 "Lubrificazione e manutenzione periodica".

IMPORTANTE: È disponibile per la vendita un caricatore frontale con controllo e omologazione John Deere.

Per l'installazione dei supporti del caricatore frontale John Deere, impiegare unicamente elementi di fissaggio adatti come mostrato nella figura precedente.

Osservare anche il manuale dell'operatore e le istruzioni di installazione del caricatore frontale.
