Terzo punto

LX1053277-UN-21SEP11

IMPORTANTE: Prima di utilizzarla, verificare che l'attrezzatura sollevata non sia a contatto con il trattore. In questo caso prestare attenzione alle impostazioni per la lunghezza del terzo punto e l'altezza di sollevamento massima.

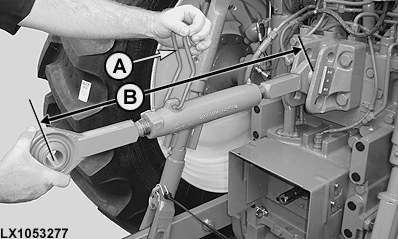

La lunghezza del terzo punto può essere regolata tramite la maniglia di regolazione. Sollevare il maniglione (A) e ruotarlo fino ad ottenere la lunghezza desiderata.

• Lunghezza minima: 530 mm (20.9 in.)
• Lunghezza massima: 725 mm (28.5 in.)

Attenersi alle dimensioni specificate. Le scanalature sulla parte filettata indicano la lunghezza massima permessa. La parte filettata non deve essere svitata ulteriormente dal supporto. Dopo la regolazione, riportare il maniglione in basso sopra il braccio del terzo punto. Inserire lo spinotto di collegamento attraverso il montante dell'attrezzatura e il braccio del terzo punto, quindi fissarlo.
