Cambio trasmissione AutoQuad™ PLUS

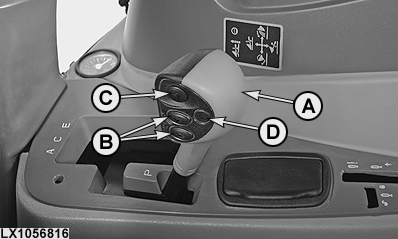

LX1056816-UN-27FEB13

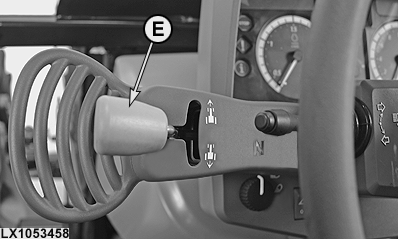

LX1053458-UN-27FEB13

A - Leva di cambio gamma

B - Pulsanti di cambio marcia

C - Pulsante frizione a mano

D - Pulsante selezione automatica

E - Leva del senso di marcia

Il cambio della marcia si effettua mediante la leva del cambio (A), i pulsanti di cambio marcia (B) e la leva dell'inversore (E). Il cambio marcia automatico viene attivato e disattivato con il pulsante (D). La frizione a mano si aziona con il pulsante (C).
Prima di avviare il motore, disporre la leva (E) del senso di marcia in posizione neutrale. Per guidare, spostare prima la leva di cambio gamma (A) sulla gamma desiderata e poi spostare la leva del senso di marcia nel senso di marcia desiderato.

ATTENZIONE: Se si aziona la leva del senso di marcia quando il motore è in moto ed è selezionata una gamma, il trattore inizia a muoversi.

Per cambiare le gamme, premere il pedale della frizione o azionare il pulsante della frizione a mano. Non è necessario azionare la frizione per cambiare marcia o il senso di marcia.
Per parcheggiare il trattore, disporre la leva del senso di marcia (E) in posizione neutrale, poi inserire il bloccaggio di stazionamento alla leva di cambio gamma (A).

IMPORTANTE: Inserire il bloccaggio di stazionamento solo a trattore fermo.

NOTA: Se la leva del cambio (A) viene portata sulla posizione di stazionamento quando la leva del senso di marcia (E) non è posizionata su neutrale, si attiva un segnale acustico e la spia blu INFO si accende. Quando si spegne il motore, la leva del senso di marcia rimane nella posizione selezionata ma la trasmissione passa a neutrale.

Se la leva del senso di marcia non si trova su neutrale quando si avvia il motore, si attiva un segnale acustico e compare un messaggio relativo sul display digitale per segnalare questa situazione all'operatore.

Se la leva del senso di marcia viene spostata dalla posizione neutrale quando è inserito il freno di stazionamento, si attiva un segnale acustico e la spia blu INFO si accende. Per far muovere il trattore, portare la leva di cambio gamma prima su una gamma e poi portare la leva del senso di marcia da neutrale alla posizione desiderata.

Frizione a mano

Premere il pulsante (C), la frizione stacca. È possibile quindi selezionare le gamme o arrestare il trattore. Rilasciare il pulsante (C), la frizione si innesta con modulazione. Per trattori con interruttore del sedile (interruttore di rilevazione della presenza dell'operatore):
Se nei 3 secondi precedenti il rilascio del pulsante sul sedile non è presente un peso e non è stato azionato il pedale della frizione o del freno, il trattore non si sposta, anche se la leva del senso di marcia è su avanzamento o retromarcia. Compare un messaggio sul display digitale. Per far muovere il trattore, spostare la leva del senso di marcia su neutrale e quindi nuovamente nella posizione desiderata.

NOTA: La frizione a mano non è adatta per accostare un'attrezzatura in fase di attacco.

La frizione a mano può essere attivata e disattivata all'indirizzo PTQ167. Vedere Personalizzazione in Funzionamento ed invio di indirizzi di diagnosi con il display digitale (livello cliente), Sezione Codici di errore per diagnosi e personalizzazione.

Cambio dei rapporti consigliato per la guida sotto carico (trasporto) con adattamento marce disattivato:

1. Selezionare una gamma adeguata per la guida sotto carico.
2. Inserire la prima marcia.
3. Guidare il trattore e salire di gamma fino a quella più elevata consentita dalla situazione.
4. Aumentare di marcia.

Cambio dei rapporti consigliato per la guida sotto carico (trasporto) con adattamento marce attivato:

1. Selezionare una gamma adeguata per la guida sotto carico.
2. Inserire la prima marcia.
3. Guidare il trattore e salire di marcia fino a raggiungere quella più elevata.
4. Selezionare la gamma successiva: il sistema di adattamento delle marce selezionerà automaticamente la marcia che corrisponde alla velocità di spostamento.
5. Aumentare di marcia e cambiare le gamme fino a raggiungere la velocità di spostamento desiderata.

Funzionamento a basse temperature

L'olio freddo (0°C, 32°F) può influire sul funzionamento della leva di inversione del senso di marcia. A temperature inferiori a -10°C (14°F), il tempo per il cambio del senso di marcia potrebbe essere più elevato. Se inferiore a +5 °C (41 °F), l'adattamento automatico delle marce del motore viene disattivato.

In certi casi potrebbe essere necessario azionare più volte la leva di inversione del senso di marcia prima che il trattore inizi a muoversi. Dopo che l'olio si è scaldato, il funzionamento ritorna ad essere normale.

Modalità come home

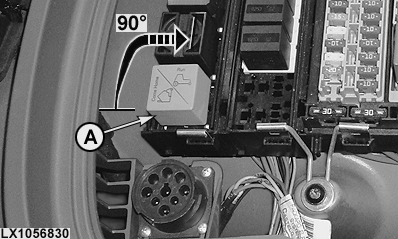

LX1056830-UN-28FEB13

Per fare ciò, arrestare il motore, rimuovere il connettore (A) K01/04 (scatola del relè) e reinstallarlo in una posizione a 90° rispetto alla posizione originaria. Le parole Come Home devono puntare in direzione del finestrino.

NOTA: In modalità come home, il regime del motore è limitato a 1500 giri/min e per ogni gamma è disponibile solo la prima marcia. La frizione manuale NON è disponibile.

Restrizione in caso di mancanza del segnale di velocità

Se l'unità di comando rileva che il segnale di velocità è assente, per ogni gamma sono disponibili solo le prime tre marce.

Cambio marcia automatico

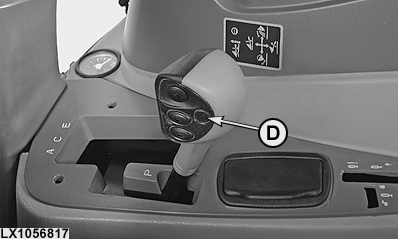

LX1056817-UN-27FEB13

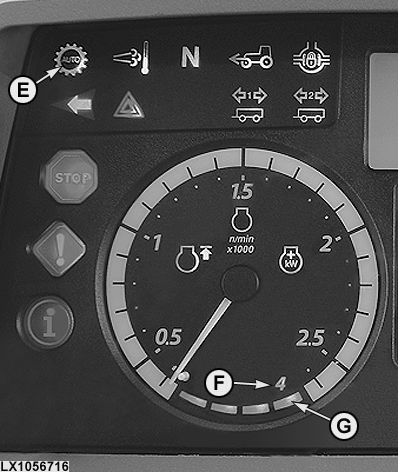

LX1056716-UN-09OCT12

D - Pulsante selezione automatica

E - Icona Automatico

F - Indicatore della marcia

G - Icona settori per marcia più alta

Il cambio marcia automatico viene selezionato premendo il pulsante (D) una volta; le icone (E) e (G) vengono visualizzate sul display assieme alla marcia attuale (F).

Le marce, in ciascuna gamma, vengono inserite in funzione della posizione dell'acceleratore a mano o del pedale dell'acceleratore non appena il regime del motore raggiunge il valore massimo o minimo. Le diverse modalità di funzionamento possono essere selezionati tramite un potenziometro (vedere trasmissione AutoQuad™ PLUS — Impostazioni nelle pagine seguenti).

Sono disponibili le seguenti modalità di funzionamento:

• Modalità ECO

• Modalità Power

• Impostazioni intermedie

IMPORTANTE: La "Modalità ECO" è adatta SOLO per lavori leggeri nei campi e per la guida su strada con carico leggero.

La funzione automatica può essere disinserita premendo di nuovo il pulsante (D) o selezionando manualmente una marcia.

Programmazione della marcia più alta in cambio marcia automatico

NOTA: Per la programmazione, il cambio di marcia automatico deve essere disattivato.

Oltre all'attivazione della funzione di cambio marcia automatico, il pulsante (D) può essere utilizzato per determinare la marcia più alta che può essere inserita. Vale quanto segue:

Premere il pulsante (A)	Marcia più alta	Icona settore
1x	4a marcia	4 settori
2x in rapida successione	3a marcia	3 settori
3x in rapida successione	2a marcia	2 settori

L'impostazione si annulla non appena il cambio marcia automatico viene disattivato.

Nell'immagine la marcia più alta (G) è la 3ª (tre settori accesi).
