Cambio dell'olio idraulico/della trasmissione e sostituzione dei filtri dell'olio


Cambio filtri olio per trasmissione/idraulico su trattori con PowrQuad™ PLUS o AutoQuad™ PLUS

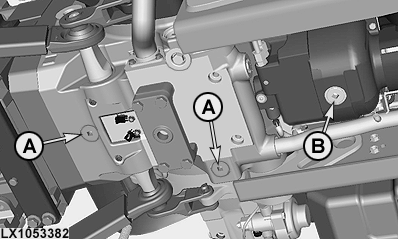

LX1053382
LX1053382-UN-10FEB12

LX1046191
LX1046191-UN-09JUN11

Filtro olio idraulico

LX1046193
LX1046193-UN-09JUN11

Filtro olio trasmissione

A - Tappo foro di scarico scatola differenziale

B - Tappo foro di scarico frizione trazione anteriore

C - Filtro olio idraulico

D - Filtro olio trasmissione

  1. Avviare il motore e azionare alcune funzioni idrauliche affinché l'olio si riscaldi.

  2. Parcheggiare il trattore in piano. Abbassare le parallele, il caricatore frontale, le attrezzature frontali e tutte le attrezzature che prelevano olio dalla trasmissione.

  3. Arrestare il motore e togliere la chiave.

  4. Inserire il bloccaggio di stazionamento.

  5. Rimuovere i tappi dei fori di scarico (A) e (B) e raccogliere l'olio in un contenitore adatto. Per le capacità, vedere Specifiche.

    Dopo aver scaricato l'olio, montare dei nuovi anelli di tenuta sui tappi dei fori di scarico (A) e (B) e serrarli.

  6. Svitare il filtro dell'olio idraulico (C) ed il filtro della trasmissione (D).

  7. Rivestire gli anelli di tenuta dei nuovi filtri con grasso, quindi avvitare i filtri.

    Usare solo filtri originali John Deere!

    IMPORTANTE: Sostituire sempre entrambi i filtri contemporaneamente.


Cambio olio per trasmissione/idraulico su trattori con PowrQuad™ PLUS o AutoQuad™ PLUS

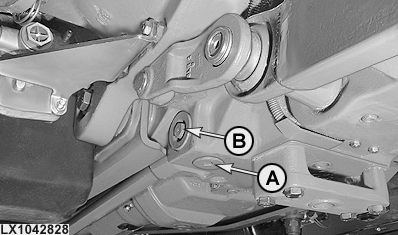

  1. LX1042828
    LX1042828-UN-26FEB07

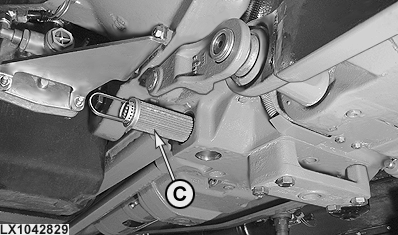

    LX1042829
    LX1042829-UN-26FEB07

    Retina di aspirazione su trattori PowrQuad™ PLUS o AutoQuad™ PLUS

    A - Tappo foro di scarico (50 N˙m; 37 lb.-ft.)

    B - Tappo a vite (50 N˙m; 37 lb.-ft.)

    C - Retina filtrante

    Rimuovere il tappo a vite (B), estrarre la retina di aspirazione e lavarla nel gasolio. Pulire la zona dove è installata la retina di aspirazione. Reinstallare la retina di aspirazione.


  2. Prima di rifornire con olio nuovo, sostituire le guarnizioni e serrare i tappi dei fori di scarico a 50 N˙m (37 lb.-ft.).

  3. Rifornire la cassa della trasmissione con olio per trasmissione/idraulico. Per le capacità, vedere Specifiche.


Controllo del livello dell'olio

Far girare brevemente il motore e azionare più funzioni idrauliche. Arrestare il motore.

Attendere 10 - 15 minuti e poi controllare il livello dell'olio. Il livello dell'olio deve trovarsi tra i due riferimenti della spia trasparente. In caso contrario, correggere secondo necessità.

OULXA64,0002DF9-39-20130307
