Pulizia del filtro aria della cabina

ATTENZIONE: Non pulire i filtri dell'aria se la cabina è stata riequipaggiata con filtri a carbone attivo. I filtri a carbone attivo devono essere sostituiti con componenti nuove.


Pulizia filtri aria della cabina

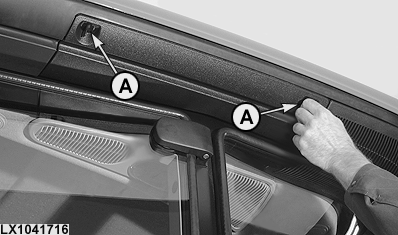

LX1041716
LX1041716-UN-10OCT06

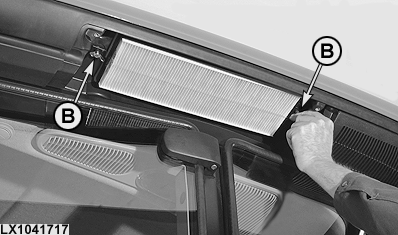

LX1041717
LX1041717-UN-10OCT06

LX1041720
LX1041720-UN-10OCT06

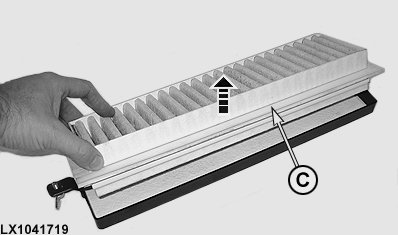

LX1041719
LX1041719-UN-10OCT06

A - Viti ad alette

B - Viti ad alette

C - Guarnizione

Ove necessario, togliere i filtri aria della cabina su entrambi i lati della cabina, quindi pulirli.

Rimuovere le viti ad alette (A) e la copertura.

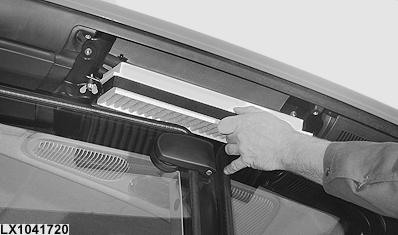

Estrarre le viti ad alette (B) e rimuovere il telaio di installazione e la cartuccia filtro, quindi provvedere alla pulizia degli stessi con dei piccoli colpetti.

Installare la cartuccia filtro nel telaio di installazione. Accertarsi che l'elemento guarnizione (C) sia rivolto sul lato opposto del telaio di installazione.

Pulire l'apertura nel tetto e controllare le superfici con guarnizioni.

Installare procedendo nella sequenza inversa.

IMPORTANTE: Sostituire i filtri aria della cabina e i filtri di ricircolo aria ogni 1500 ore od ogni 2 anni.

NOTA: L'intervallo di manutenzione è ogni 250 ore, o ogni anno al massimo, nel caso in cui la cabina sia stata riequipaggiata con filtri a carbone attivo.


Pulire i filtri di ricircolo aria

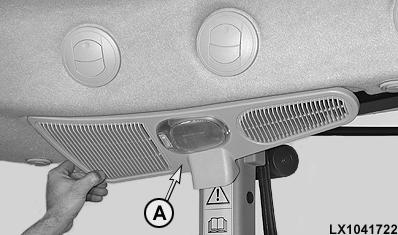

LX1041722
LX1041722-UN-10OCT06

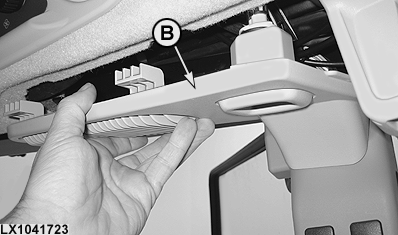

LX1041723
LX1041723-UN-10OCT06

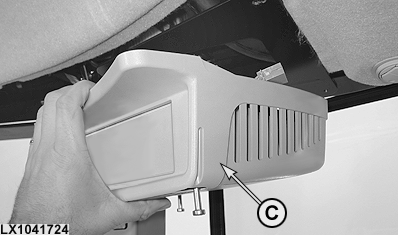

LX1041724
LX1041724-UN-10OCT06

A - Copertura sinistra

B - Copertura destra

C - Vano

Se necessario, rimuovere i filtri di ricircolo dell'aria su entrambi i lati e batterli.

Rimuovere la copertura di sinistra (A). Rimuovere la copertura di destra (B) e lo scomparto radio (C).

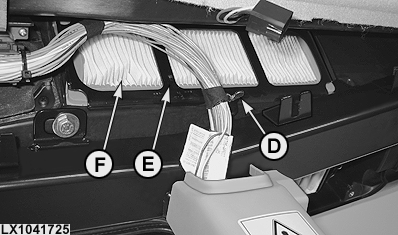

LX1041725
LX1041725-UN-10OCT06

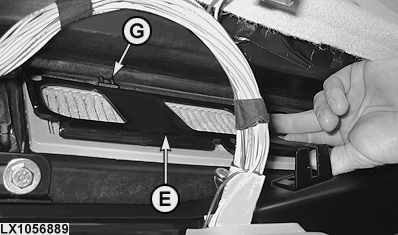

LX1056889
LX1056889-UN-27MAY13

D - Vite ad alette

E - Telaio di tenuta

F - Cartuccia

G - Alette (2x)

Estrarre la vite ad alette (D) e rimuovere il telaio di tenuta (E) e la cartuccia del filtro (F). Pulire il tutto con dei piccoli colpetti.

Pulire l'apertura nel tetto e controllare le superfici con guarnizioni. Installare la cartuccia filtro (F) nel tetto e allinearla in modo che la guarnizione aderisca correttamente alle superfici con guarnizioni.

Far scorrere il telaio di tenuta (E) sotto alle due alette (G) e fissarle con una vite ad aletta.

Installare la copertura e lo scomparto radio.

IMPORTANTE: Sostituire i filtri aria della cabina e i filtri di ricircolo aria ogni 1500 ore od ogni 2 anni.

NOTA: L'intervallo di manutenzione è ogni 250 ore, o ogni anno al massimo, nel caso in cui la cabina sia stata riequipaggiata con filtri a carbone attivo.

OULXA64,0002DFC-39-20130522
