Spie luminose e display


Spie luminose

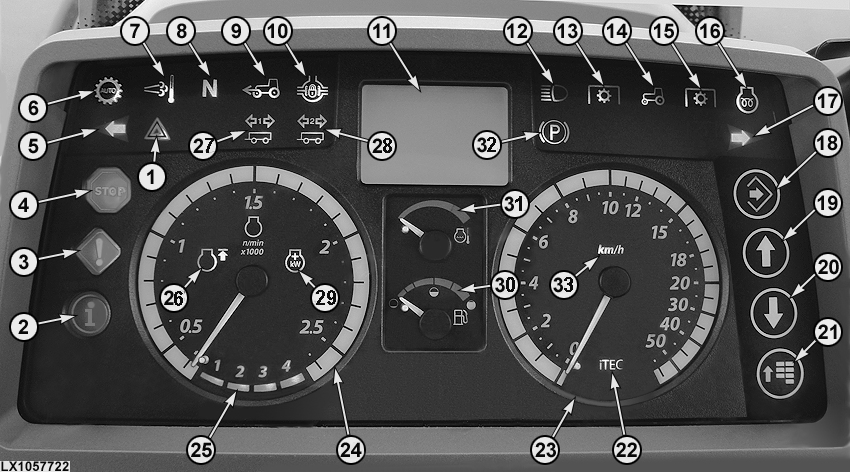

LX1057722
LX1057722-UN-21SEP12

  1. Spia luminosa per luci di avvertimento pericolo
  2. Spia blu INFO - Si accende quando si verifica un guasto ad un componente elettrico della trasmissione o del sistema idraulico. Verificare il messaggio di errore sul display digitale ed eliminarne la causa. Rivolgersi al proprio concessionario John Deere, se necessario.
  3. Spia gialla ATTENZIONE - Lampeggia quando si verifica un guasto (esaminare il messaggio di errore sul display digitale).
  4. Spia rossa STOP - Lampeggia quando si verifica un guasto di una certa gravità. Spegnere il motore IMMEDIATAMENTE. Verificare il messaggio di errore sul display digitale ed eliminarne la causa.
  5. Spia luminosa lampeggiante di sinistra - Comincia a lampeggiare quando vengono attivati l'indicatore di direzione di sinistra o le luci di avvertimento pericolo.
  6. Spia luminosa per modalità di trasmissione automatica - Si accende quando è attivata la modalità automatica della trasmissione AutoQuad™ PLUS.
  7. Spia luminosa per pulizia del filtro dei gas di scarico - Si accende durante la fase di pulizia. Solo su trattori con sistema di pulizia dello scarico.
  8. La spia luminosa mostra F, N, R o P a seconda della posizione della leva dell'inversore.
  9. Spia luminosa per trazione anteriore - Si accende quando è inserita la trazione anteriore.
  10. Spia luminosa per bloccaggio del differenziale - Si accende quando è inserito il bloccaggio del differenziale.
  11. Display digitale - Visualizza le informazioni per l'operatore e viene impiegato come interfaccia grafica utente.
  12. La spia luminosa degli abbaglianti si accende se l'interruttore è in posizione "abbaglianti".
  13. Questa spia si illumina quando è inserita la PTO anteriore.
  14. Si accende insieme alla spia (13) e (15) per indicare se è inserita la PTO anteriore o posteriore.
  15. Questa spia si illumina quando è inserita la PTO posteriore.
  16. Spia luminosa per preriscaldamento - Si accende quando l'interruttore di accensione viene girato di una posizione verso destra. Non avviare il motore finché questa spia è accesa. Questa spia lampeggia se sono presenti problemi al sistema del combustibile e al motore. Nei trattori dotati di sensore di rilevamento acqua nel combustibile questa spia lampeggia se è presente acqua nel filtro del combustibile.
  17. Spia luminosa lampeggiante di destra - Comincia a lampeggiare quando vengono attivati l'indicatore di direzione di destra o le luci di avvertimento pericolo.
  18. Pulsante di conferma
  19. Pulsante freccia su
  20. Pulsante freccia giù
  21. Pulsante Menu
  22. La spia luminosa indica se è attivata la funzione iTEC™.
  23. Tachimetro - Indica la velocità di spostamento in mph o km/h.
  24. Contagiri - Indica la velocità dell'albero a gomiti in giri al minuto.
  25. Indicatore marcia - Con trasmissione PowrQuad™ PLUS o AutoQuad™ PLUS, i numeri da 1 a 4 indicano quale marcia è inserita.
  26. Spia luminosa presente ma senza alcuna funzione.
  27. Spia luminosa indicatori di direzione del rimorchio - Lampeggia se è collegato un rimorchio al trattore. La spia luminosa comincia a lampeggiare quando vengono attivati gli indicatori di direzione o le luci di avvertimento pericolo.
  28. Spia luminosa indicatori di direzione del rimorchio - Lampeggia se è collegato un secondo rimorchio al trattore. La spia luminosa comincia a lampeggiare quando vengono attivati gli indicatori di direzione o le luci di avvertimento pericolo.
  29. Spia luminosa presente ma senza alcuna funzione.
  30. L'indicatore di livello del combustibile indica la quantità di combustibile presente nel serbatoio, da pieno a vuoto (fine del settore rosso).

    NOTA: Quando l'indicatore di livello del combustibile passa dal settore verde a quello rosso, nel serbatoio è presente circa il 18% della capacità totale.

    NOTA: Non consumare mai completamente il combustibile nel serbatoio, altrimenti è necessario disaerare il sistema del combustibile.

  31. Indicatore della temperatura del liquido di raffreddamento (spiegato a parte)
  32. Si accende quando viene azionato il freno di stazionamento.
  33. Indica se la velocità è mostrata in mph o in km/h.

Prova spie: appena si avvia il motore, le spie devono accendersi per circa 1 secondo. Se ciò non avviene, potrebbe esserci una lampadina difettosa o un fusibile bruciato. Sostituire il componente interessato.

Le spie luminose devono spegnersi appena il motore si è avviato.


Display digitale

Il display digitale mostra diverse informazioni per l'operatore:

  • Ora (orologio)
  • Ore di funzionamento
  • Velocità di spostamento
  • Regime motore
  • Regime PTO posteriore
  • Slittamento delle ruote in percentuale (se equipaggiato con radar)
  • Distanza percorsa
  • Consumo di carburante corrente
  • Consumo medio di combustibile
  • Area totale percorsa (dall'inizio della misurazione)
  • Area lavorata all'ora

Inoltre il display digitale viene impiegato per eseguire numerose impostazioni. Fare riferimento alle descrizioni del sistema di gestione intelligente della potenza, del sistema di pulizia dello scarico, iTEC™ Basic e sollevatore.
