Momenten voor inchbouten

TS1671-UN-01MAY03

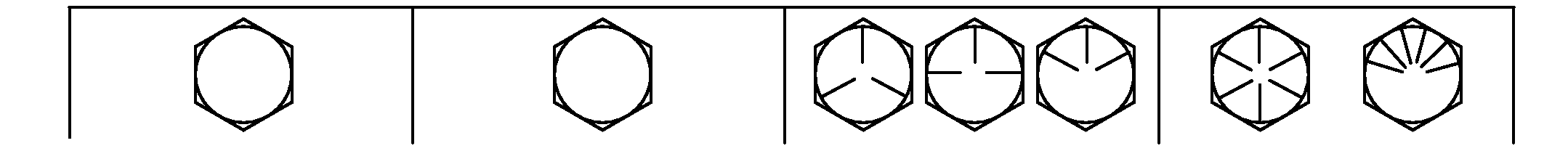

Boutmaat	SAE-klasse 1				SAE-klasse 21				SAE-klasse 5, 5.1 of 5.2				SAE-klasse 8 of 8.2
	Gesmeerd2		Droog3		Gesmeerd2		Droog3		Gesmeerd4		Droog3		Gesmeerd2		Droog3
	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.
1/4	3.7	33	4.7	42	6	53	7.5	66	9.5	84	12	106	13.5	120	17	150
													N˙m	lb.-ft.	N˙m	lb.-ft.
5/16	7.7	68	9.8	86	12	106	15.5	137	19.5	172	25	221	28	20.5	35	26
									N˙m	lb.-ft.	N˙m	lb.-ft.
3/8	13.5	120	17.5	155	22	194	27	240	35	26	44	32.5	49	36	63	46
			N˙m	lb.-ft.	N˙m	lb.-ft.	N˙m	lb.-ft.
7/16	22	194	28	20.5	35	26	44	32.5	56	41	70	52	80	59	100	74
	N˙m	lb.-ft.
1/2	34	25	42	31	53	39	67	49	85	63	110	80	120	88	155	115
9/16	48	35.5	60	45	76	56	95	70	125	92	155	115	175	130	220	165
5/8	67	49	85	63	105	77	135	100	170	125	215	160	240	175	305	225
3/4	120	88	150	110	190	140	240	175	300	220	380	280	425	315	540	400
7/8	190	140	240	175	190	140	240	175	490	360	615	455	690	510	870	640
1	285	210	360	265	285	210	360	265	730	540	920	680	1030	760	1300	960
1-1/8	400	300	510	375	400	300	510	375	910	670	1150	850	1450	1075	1850	1350
1-1/4	570	420	725	535	570	420	725	535	1280	945	1630	1200	2050	1500	2600	1920
1-3/8	750	550	950	700	750	550	950	700	1700	1250	2140	1580	2700	2000	3400	2500
1-1/2	990	730	1250	930	990	730	1250	930	2250	1650	2850	2100	3600	2650	4550	3350
Momentwaarden gelden alleen voor algemeen gebruik, gebaseerd op de sterkte van de bout. Deze waarden gelden niet bij een afwijkende momentwaarde of aandraaiprocedure bij een specifieke toepassing. Voor kunststof inzetstukken of borgkrimpmoeren van staal, voor roestvrijstalen bevestigingen, of voor moeren van U-bouten, zie de bevestigingsinstructies voor de desbetreffende toepassing. Breekbouten breken onder een bepaalde belasting. Vervang breekbouten altijd door bouten van dezelfde klasse.									Vervang bouten door bouten van dezelfde klasse. Als bevestigingen van een hogere klasse worden gebruikt, draai deze dan toch aan met het originele moment. Controleer of schroefdraad schoon is en juist is ingedraaid. Smeer, indien mogelijk, behalve borgmoeren, wielbouten of wielmoeren ook onbewerkte of gegalvaniseerde bevestigingsmiddelen, tenzij voor de specifieke toepassing andere instructies worden gegeven.
