Momenten voor metrische bouten

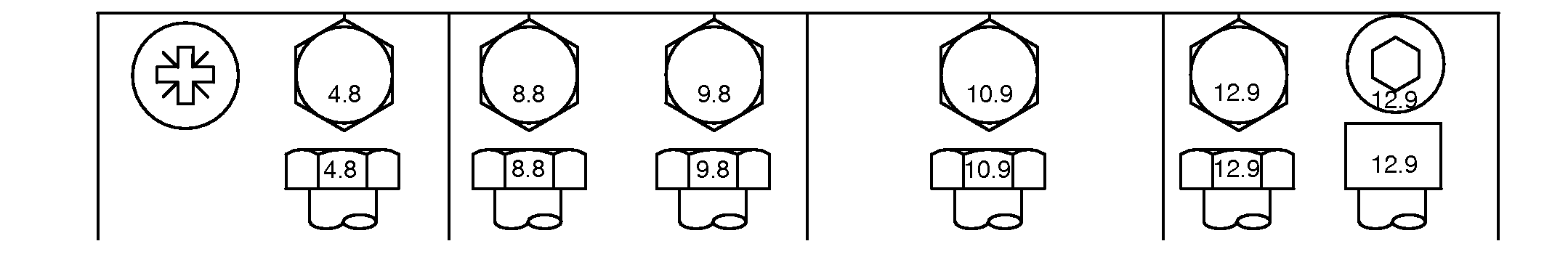

TS1670-UN-01MAY03

Boutmaat	Categorie 4.8				Categorie 8.8 of 9.8				Categorie 10.9				Categorie 12.9
	Gesmeerd1		Droog2		Gesmeerd1		Droog2		Gesmeerd1		Droog3		Gesmeerd1		Droog2
	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.	N˙m	lb.-in.
M6	4.7	42	6	53	8.9	79	11.3	100	13	115	16.5	146	15.5	137	19.5	172
									N˙m	lb.-ft.	N˙m	lb.-ft.	N˙m	lb.-ft.	N˙m	lb.-ft.
M8	11.5	102	14.5	128	22	194	27.5	243	32	23.5	40	29.5	37	27.5	47	35
			N˙m	lb.-ft.	N˙m	lb.-ft.	N˙m	lb.-ft.
M10	23	204	29	21	43	32	55	40	63	46	80	59	75	55	95	70
	N˙m	lb.-ft.
M12	40	29.5	50	37	75	55	95	70	110	80	140	105	130	95	165	120
M14	63	46	80	59	120	88	150	110	175	130	220	165	205	150	260	190
M16	100	74	125	92	190	140	240	175	275	200	350	255	320	235	400	300
M18	135	100	170	125	265	195	330	245	375	275	475	350	440	325	560	410
M20	190	140	245	180	375	275	475	350	530	390	675	500	625	460	790	580
M22	265	195	330	245	510	375	650	480	725	535	920	680	850	625	1080	800
M24	330	245	425	315	650	480	820	600	920	680	1150	850	1080	800	1350	1000
M27	490	360	625	460	950	700	1200	885	1350	1000	1700	1250	1580	1160	2000	1475
M30	660	490	850	625	1290	950	1630	1200	1850	1350	2300	1700	2140	1580	2700	2000
M33	900	665	1150	850	1750	1300	2200	1625	2500	1850	3150	2325	2900	2150	3700	2730
M36	1150	850	1450	1075	2250	1650	2850	2100	3200	2350	4050	3000	3750	2770	4750	3500
Momentwaarden gelden alleen voor algemeen gebruik, gebaseerd op de sterkte van de bout. Deze waarden gelden niet bij een afwijkende momentwaarde of aandraaiprocedure bij een specifieke toepassing. Voor RVS-verbindingen of voor moeren van U-bouten, zie verbindingsinstructies voor de specifieke toepassing. Bevestig kunststof inzetstuk of krimpstaal borgmoeren door draaien van de bout met het droge moment in de tabel, tenzij anders aangegeven voor de specifieke toepassing.								Breekbouten breken onder een bepaalde belasting. Breekbouten altijd vervangen door bouten van dezelfde klasse. Vervang bevestigingen door bevestigingen van dezelfde of een hogere klasse. Draai verbindingen van een hogere klasse aan met het originele moment. Controleer of schroefdraad schoon is en juist is ingedraaid. Smeer, indien mogelijk, behalve borgmoeren, wielbouten of wielmoeren ook onbewerkte of gegalvaniseerde bevestigingsmiddelen, tenzij voor de specifieke toepassing andere instructies worden gegeven.
