Sleephaak van wagentrekinrichting op slijtage controleren

WAARSCHUWING: Onderdelen waarvan de vervangingsdatum is overschreden, moeten worden vervangen door nieuwe onderdelen.

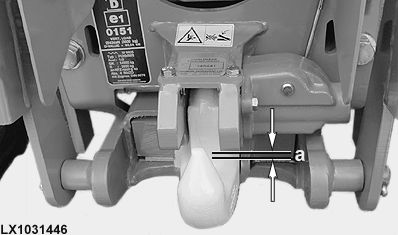

LX1031446-UN-24SEP03

Punt	Meting	Specificatie
Tussenruimte	Maximum toegestane speling	10,0 mm 0.39 in.

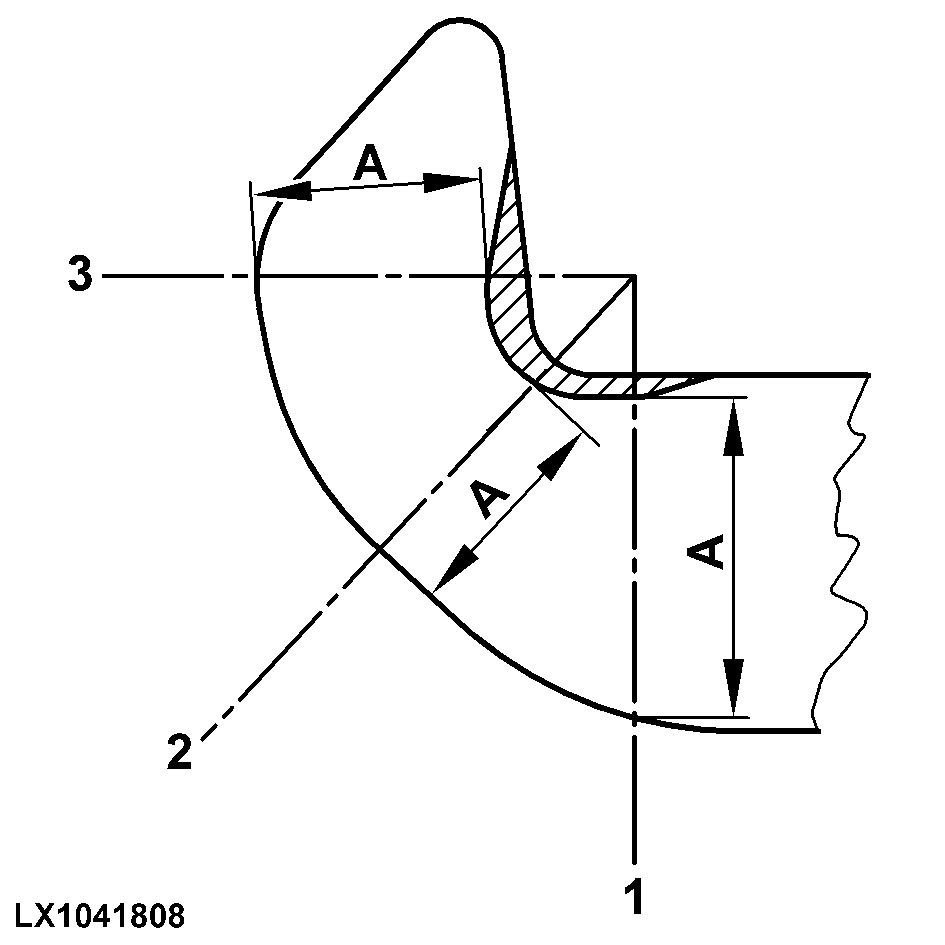

LX1041808-UN-27NOV06

Als de “D” waarde die is aangegeven op het typeplaatje 65 of minder is, neem dan de volgende minimummaten (A) in acht.

Punt	Meting	Specificatie
Sleephaak, haakdiameter (D = 65 of minder)	Minimumwaarde (A), diameter 1	43,5 mm 1.71 in.

Als de “D” waarde die is aangegeven op het typeplaatje hoger is dan 65, neem dan de volgende minimummaten (A) in acht.

Punt	Meting	Specificatie
Sleephaak, haakdiameter (D = meer dan 65)	Minimumwaarde (A), diameter 1	45,0 mm 1.77 in.
