Trekhaak op slijtage controleren

WAARSCHUWING: Onderdelen waarvan de vervangingsdatum is overschreden, moeten worden vervangen door nieuwe onderdelen.

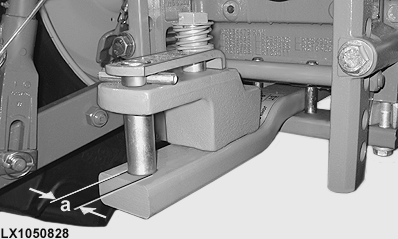

LX1050828-UN-08OCT10

Specificaties voor cat. 2 trekhaakpennen met een nominale diameter van 31,5 mm (1.24 in.):

Punt	Meting	Specificatie
Trekhaak, pen	Slijtgrens of minimumdiameter	29,5 mm 1.16 in.

Specificaties voor cat. 3 trekhaakpennen met een nominale diameter van 40,0 mm (1.57 in.):

Punt	Meting	Specificatie
Trekhaak, pen	Slijtgrens of minimumdiameter	37,5 mm 1.48 in.

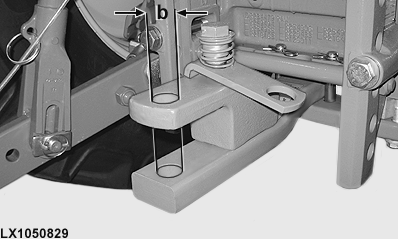

LX1050829-UN-08OCT10

Specificaties voor cat. 2 ontvangeropeningen met een nominale diameter van 33,0 mm (1.30 in.):

Punt	Meting	Specificatie
Bovenste en onderste gaten (gemeten in rijrichting)	Slijtgrens of maximum toegestane diameter	35,0 mm (ovaal) 1.38 in. (ovaal)

Specificaties voor cat. 3 ontvangeropeningen met een nominale diameter van 41,0 mm (1.61 in.):

Punt	Meting	Specificatie
Bovenste en onderste gaten (gemeten in rijrichting)	Slijtgrens of maximum toegestane diameter	43,0 mm (ovaal) 1.69 in. (ovaal)
