Afstandsbediende trekkoppeling op slijtage controleren

WAARSCHUWING:

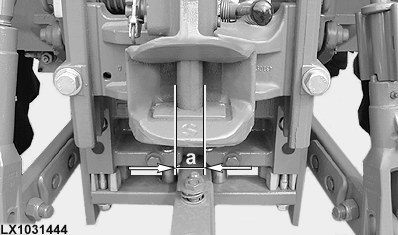

LX1031444
LX1031444-UN-23SEP03

Rechte trekhaakpen

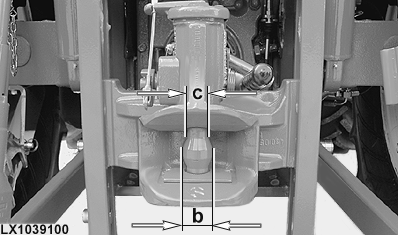

LX1039100
LX1039100-UN-11JUL06

Kogelvormige trekhaakpen

Onderdelen waarvan de vervangingsdatum is overschreden, moeten worden vervangen door nieuwe onderdelen.

Controleer diameters (a, b en c) van de trekhaakpen.

PuntMetingSpecificatie
Rechte trekhaakpenSlijtgrens of diameter (a)min. 29 mm min. 1.14 in.
Kogelvormige trekhaakpenSlijtgrens of diameter (b)min. 36,5 mm min. 1.44 in.
Kogelvormige trekhaakpenSlijtgrens of diameter (c)min. 27 mm min. 1.06 in.

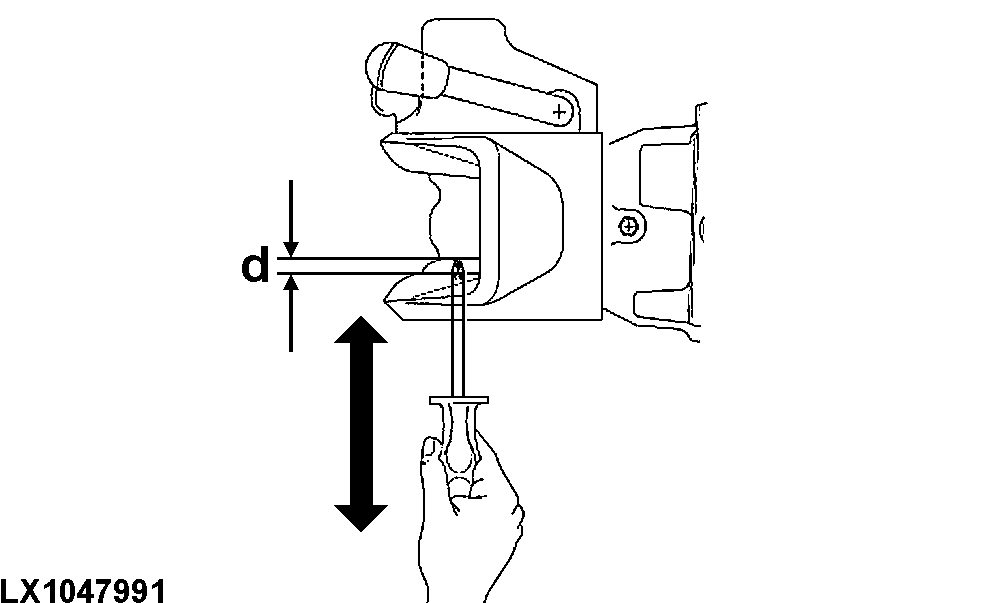

LX1047991
LX1047991-UN-23SEP09

Controleer verticale speling (d) van trekhaakpen.

PuntMetingSpecificatie
TrekhaakpenSpelingmax. 2,5 mm max. 0.1 in.

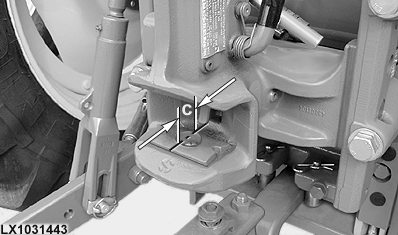

LX1031443
LX1031443-UN-23SEP03

Controleer diameter (c) van opnamegat.

PuntMetingSpecificatie
Onderste opnamegat (gemeten in rijrichting)Slijtgrens of diametermax. 34,0 mm (ovaal) max. 1.33 in. (ovaal)

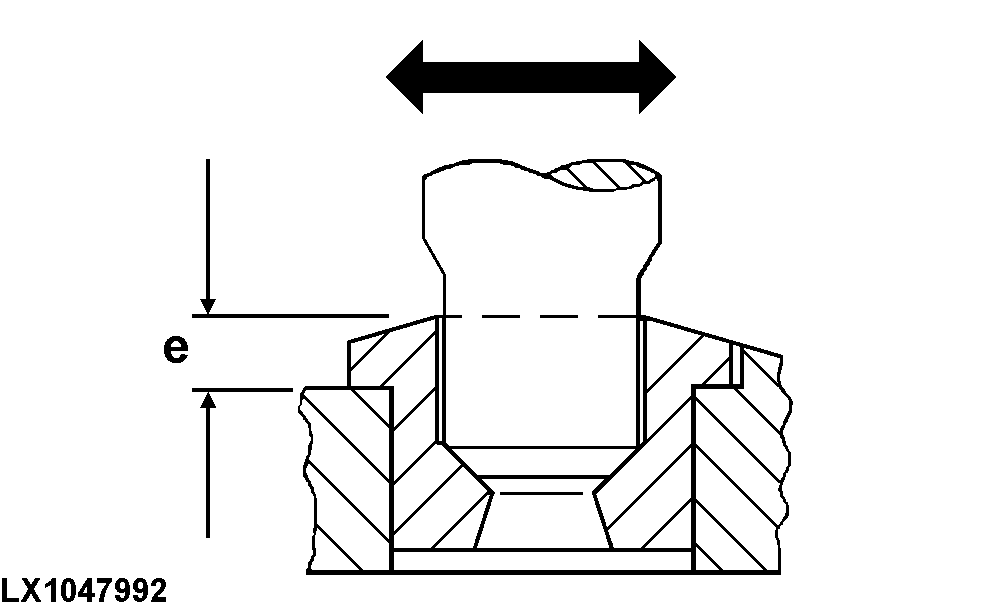

LX1047992
LX1047992-UN-23SEP09

Controleer dikte (e) van slijtplaat.

PuntMetingSpecificatie
SlijtplaatDiktemin. 6 mm min. 0.24 in.

Controleer speling in onderste pengeleider.

PuntMetingSpecificatie
Pen in onderste pengeleiderSpelingmax. 2,5 mm max. 0.1 in.

Controleer slijtage van trekhaakpen of boring.

PuntMetingSpecificatie
Trekhaakpen en openingSlijtagemax. 1,5 mm max. 0.06 in.

LX1048787
LX1048787-UN-09DEC09

Bepaal speling (f) tussen trekkoppeling en opname.

PuntMetingSpecificatie
Trekkoppeling en ontvangerSpelingmax. 3,0 mm max. 0.12 in.

LX24888,00005D3-18-20100830
