Handbediende trekinrichting op slijtage controleren (alleen Italië en Spanje)

WAARSCHUWING: Onderdelen waarvan de vervangingsdatum is overschreden, moeten worden vervangen door nieuwe onderdelen.

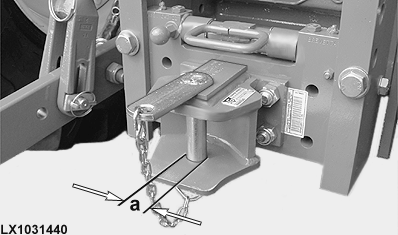

LX1031440-UN-23SEP03

LX1031441-UN-23SEP03

Controleer diameter (a) van de trekhaakpen.

Controleer diameter (b) van pengat.

Specificaties voor cat. 2 trekhaakpennen met een nominale diameter van 28,0 mm (1.10 in.)

Punt	Meting	Specificatie
Trekhaakpen	Slijtgrens of minimumdiameter	26,5 mm 1.04 in.

Punt	Meting	Specificatie
Bovenste en onderste gaten (gemeten in rijrichting)	Slijtgrens of maximum toegestane diameter	31,0 mm (ovaal) 1.22 in. (ovaal)

Specificaties voor cat. 3 trekhaakpennen met een nominale diameter van 43,0 mm (1.69 in.)

Punt	Meting	Specificatie
Trekhaakpen	Slijtgrens of minimumdiameter	41,0 mm 1.61 in.

Punt	Meting	Specificatie
Bovenste en onderste gaten (gemeten in rijrichting)	Slijtgrens of maximum toegestane diameter	46,0 mm (ovaal) 1.81 in. (ovaal)
