Vaste spatborden instellen

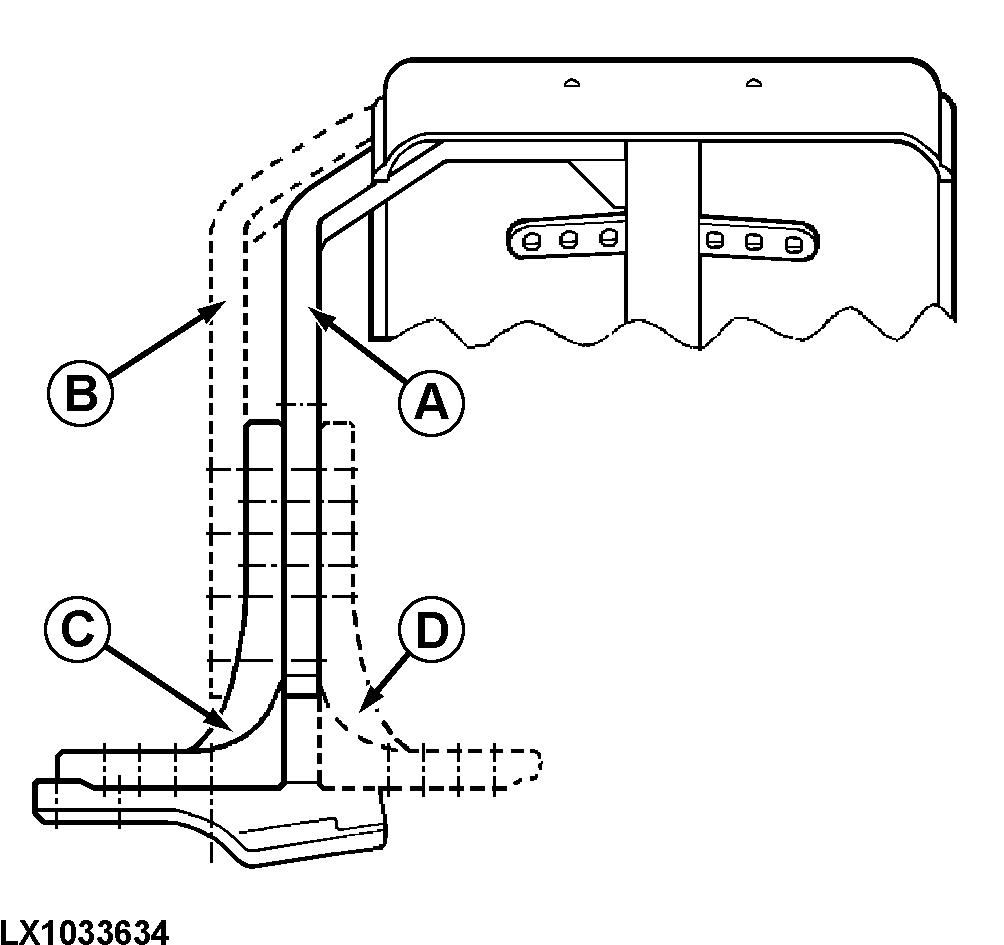

LX1033634-UN-08AUG06

A - Steun basisplaat (wielzijde)

B - Steun basisplaat (trekkerzijde)

C - Basisplaat (trekkerzijde)

D - Basisplaat (wielzijde)

De spatborden kunnen afzonderlijk worden ingesteld. Meerdere instelposities zijn mogelijk. Kanteling, breedte en hoogte van de spatborden kunnen afhankelijk van de bandenmaat worden ingesteld. Ga als volgt te werk:

1.

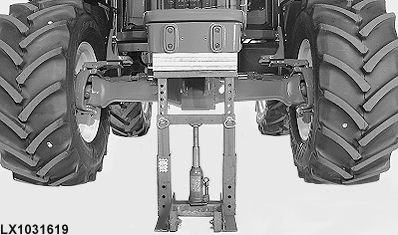

   LX1031619-UN-31MAY06

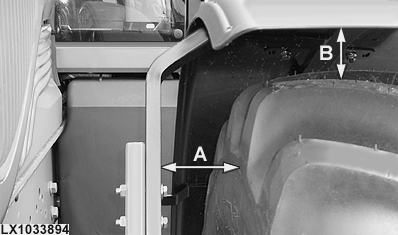

   LX1033894-UN-11MAR04

   Til de voorkant van de trekker op tot de voorwielaandrijfas vrij kan draaien.

---




2. Draai het stuurwiel in beide richtingen en draai de as om de meest geschikte spatbordpositie te bepalen.

3. Stel de spatbordposities in op zo weinig mogelijk speling (zie afbeelding). De spatborden mogen het trekkerchassis nergens raken.

   A = 40 mm (1.57 in.)¹, B = 60 mm (2.36 in.)¹

4.

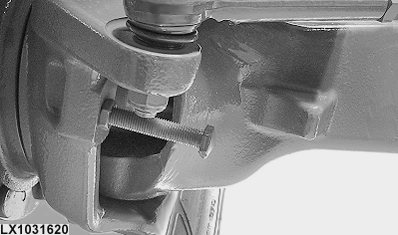

   LX1031620-UN-24APR06

   Stel ook de stuuraanslagen zodanig in dat wiel en spatbord de componenten nergens raken (bijvoorbeeld brandstoftank).

---

Draai de schroeven aan met de volgende draaimomenten:

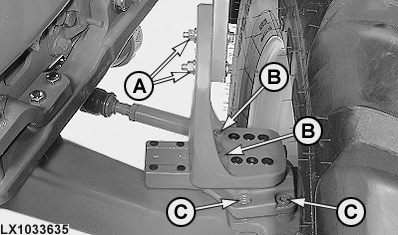

LX1033635-UN-10MAY04

A - Tapbouten, steun basisplaat

B - Tapbouten, basisplaat op basis

C - Inbusbouten, basis op fuseehuis

Bouten (A)..............	140 N˙m (105 lb.-ft.)
Bouten (B)..............	140 N˙m (105 lb.-ft.)
Bouten (C)..............	190 N˙m (140 lb.-ft.)
