Meedraaiende spatborden instellen

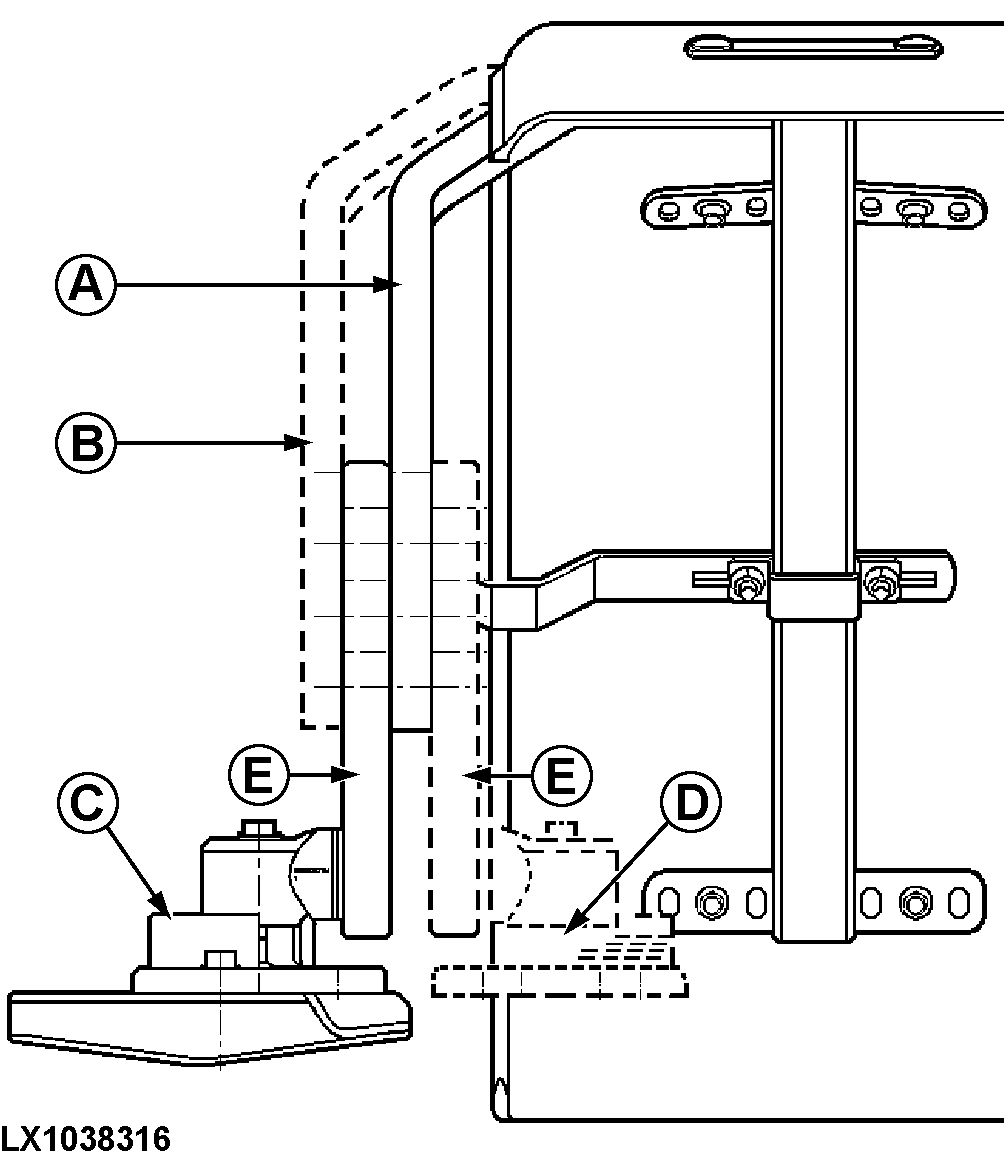

LX1038316-UN-08AUG06

A - Steun op instelarm (wielzijde)

B - Steun op instelarm (trekkerzijde)

C - Draaiplaat (trekkerzijde)

D - Draaiplaat (wielzijde)

E - Instelarm

De spatborden kunnen afzonderlijk worden ingesteld. Meerdere instelposities zijn mogelijk. Kanteling, breedte en hoogte van de spatborden kunnen afhankelijk van de bandenmaat worden ingesteld. Als het de bedoeling is te wisselen tussen posities C en D, draai dan het onderdeel om (monteer het NIET aan de andere zijde van de trekker). Stel dan hoek instelarm voor-naar-achter (E) in. Volg deze procedure om in te stellen:

1.
   LX1031619-UN-31MAY06


   LX1033894-UN-11MAR04

   Til de voorkant van de trekker op tot de voorwielaandrijfas vrij kan draaien.

---




2. Draai het stuurwiel in beide richtingen en draai de as om de meest geschikte spatbordpositie te bepalen.

3. Stel de spatbordposities in op zo weinig mogelijk speling (zie afbeelding). De spatborden mogen het trekkerchassis nergens raken.

   A = 40 mm (1.57 in.)¹, B = 60 mm (2.36 in.)¹

4. Stel de spatbordstop zodanig in dat deze niet vastloopt als het stuurwiel en de as helemaal worden verdraaid. Controleer of de stop het trekkerchassis raakt voordat het spatbord het chassis raakt.

5.
   LX1031620-UN-24APR06

   Stel ook de stuuraanslagen zodanig in dat wiel en spatbord de componenten nergens raken (bijvoorbeeld brandstoftank).

---

Draai de schroeven aan met de volgende draaimomenten:

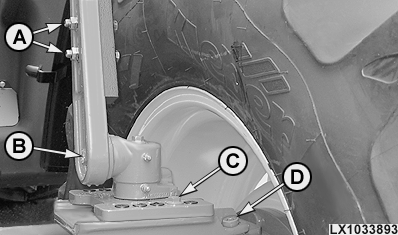

LX1033893-UN-11MAR04

A - Tapbouten, steun op instelarm

B - Tapbout, instelarm op verbinding

C - Tapbouten, draaiplaat op basis

D - Inbusbouten, basis op fuseehuis

Bouten (A)..............	140 N˙m (105 lb.-ft.)
Bout (B)..............	300 N˙m (220 lb.-ft.)
Bouten (C)..............	140 N˙m (105 lb.-ft.)
Bouten (D)..............	190 N˙m (140 lb.-ft.)
