Trekstangen met snelkoppelingen (haken)

LX1033644-UN-17MAY04

Deze trekstangen zijn bedoeld voor werktuigkogels van categorie III.

BELANGRIJK: De kogels moeten de juiste maat hebben.

Categorie	Kogeldiameter (a)
III	64 mm (2.5 in.)

Aansluitkoppelingen gebruiken

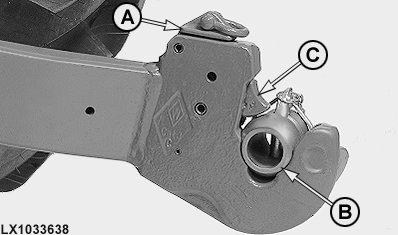

LX1033638-UN-17MAY04

Aansluitkoppeling handbediening

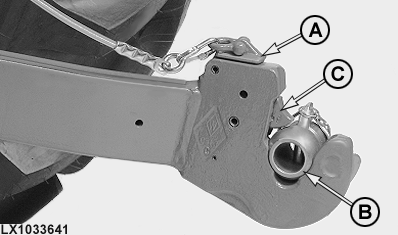

LX1033641-UN-17MAY04

Aansluitkoppeling kabelbediening

A - Hendel

B - Kogel

C - Pen

De aansluitkoppelingen worden bediend met hendel (A), die met de hand of met een kabel kan worden bediend.

BELANGRIJK: Controleer of de aansluitkoppelingen juist zijn vergrendeld:

Hendel (A) moet contact maken met de aansluitkoppeling, er mag geen speling voorhanden zijn bij kogel (B) en pen (C) moet de kogel vasthouden.

Als koppelingen over een kabel beschikken, controleer dan hoe de kabel werkt nadat het werktuig werd bevestigd. Als de kabel sterk doorhangt of verstrikt raakt, kunnen de aansluitkoppelingen onbedoeld worden geopend.

Vergrendeling voor trekstanghaken

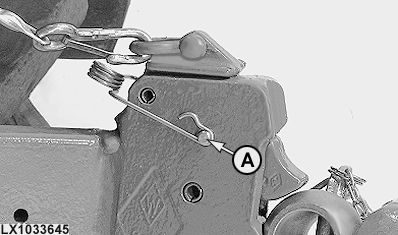

LX1033645-UN-17MAY04

A - Set vergrendelonderdelen

WAARSCHUWING: Bij bevestiging van werktuig met asymmetrische last (bijvoorbeeld zijwaartse maaier), of bij het rijden over terrein met hoge struiken (bijvoorbeeld in het bos) moeten de trekstangen worden beveiligd tegen onbedoeld openen.

Gebruik set met vergrendelingsonderdelen John Deere AL165485 voor beide aansluitkoppelingen.

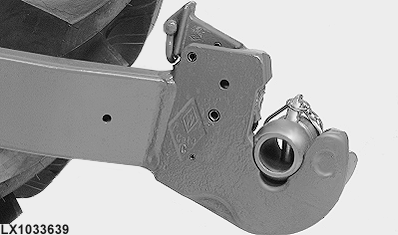

LX1033639-UN-17MAY04

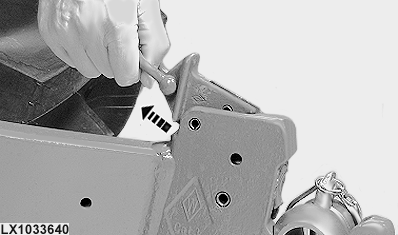

LX1033640-UN-17MAY04

OPMERKING:

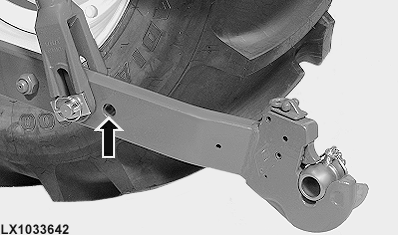

LX1033642-UN-17MAY04
