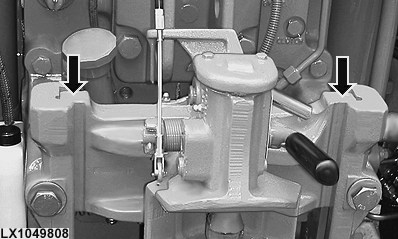

Trekkoppeling, geleiderails controleren
LX1049808-UN-07SEP10
LX1049790-UN-20AUG10

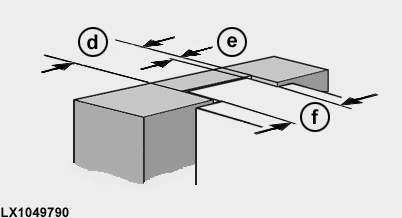

d - Breedte geleiderail
e - Speling geleiderails
f - Dikte van schuifdeel
Bepaal speling en slijtage aan compenenten (d) en (f). Vergrendel hiervoor de klauw in alle mogelijke posities, en meet dan de speling.
| Punt | Meting | Specificatie |
| Geleidercomponenten in trek-/duwrichting (e) | Speling | max. 2,4 mm max. 0.09 in. |
| Geleiderails, groef (d) in koppelinrichting aanhangwagen | Slijtage | max. 1,2 mm max. 0.05 in. |
| Geleiderails, trekkoppelinggeleiding (f) | Slijtage | max. 0,8 mm max. 0.03 in. |
|
