Handmatig bediende trekkoppeling op slijtage controleren

WAARSCHUWING: Onderdelen waarvan de vervangingsdatum is overschreden, moeten worden vervangen door nieuwe onderdelen.

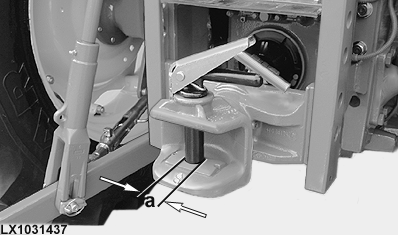

LX1031437
LX1031437-UN-24SEP03

Controleer diameter (a) van de trekhaakpen.

PuntMetingSpecificatie
TrekhaakpenSlijtgrens of diametermin. 29,0 mm min. 1.14 in.

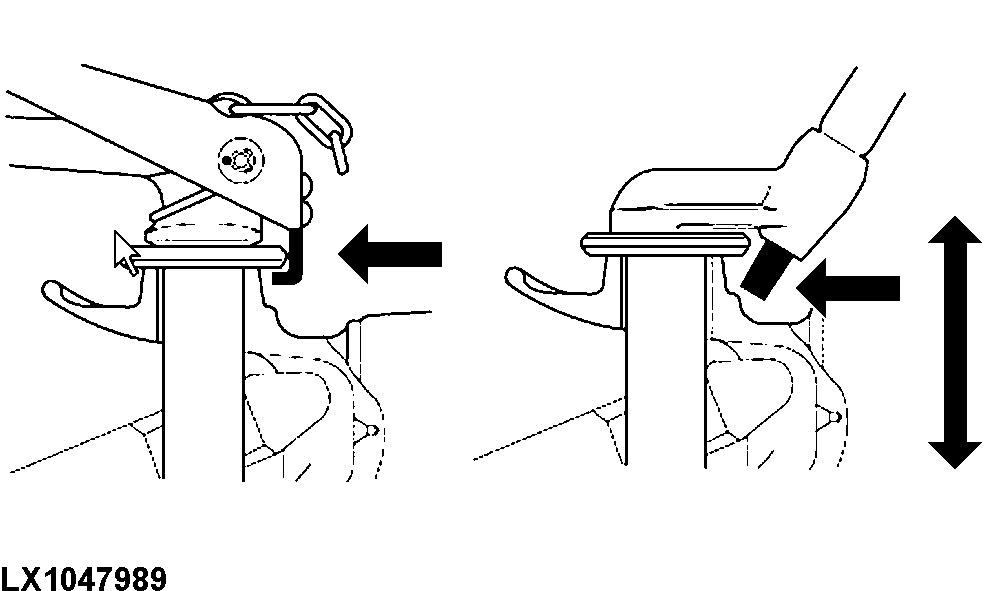

LX1047989
LX1047989-UN-23SEP09

Controleer de toegestane verticale speling van de trekhaakpen.

PuntMetingSpecificatie
TrekhaakpenSpelingmax. 6 mm max. 0.24 in.

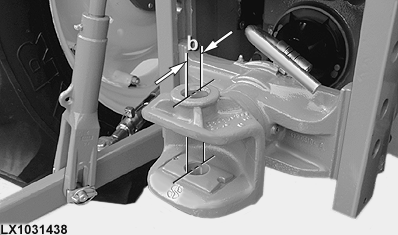

LX1031438
LX1031438-UN-24SEP03

Controleer diameter (b) van pengat.

PuntMetingSpecificatie
Bovenste en onderste gaten (gemeten in rijrichting)Slijtgrens of diametermax. 35,0 mm (ovaal) max. 1.38 in. (ovaal)

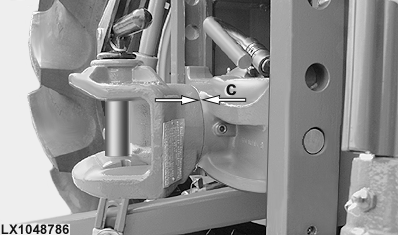

LX1048786
LX1048786-UN-09DEC09

Bepaal speling (C) tussen trekkoppeling en opname.

PuntMetingSpecificatie
Trekkoppeling en ontvangerSpelingmax. 3,0 mm max. 0.12 in.

OULXA64,0002754-18-20110222
