Aanhangen aan het basisgewicht

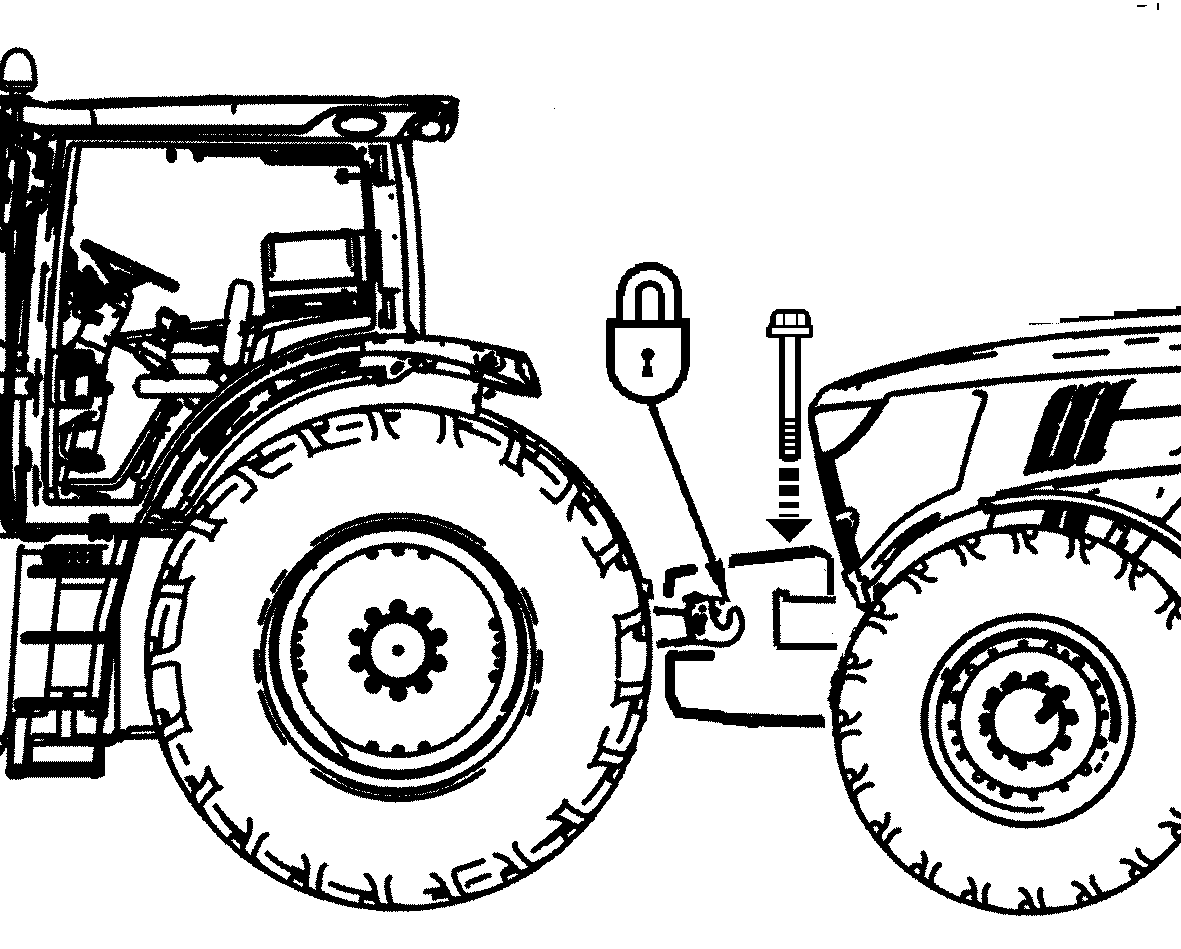

LX1046223-UN-13JUL11

Hang het aanhanggewicht aan de trekstangen van een andere trekker en rijd deze trekker tot voor de trekker waaraan het aanhanggewicht moet worden bevestigd.

OPMERKING: De oorspronkelijke extra gewichten kunnen na aanhangen van het aanhanggewicht niet meer worden gebruikt. De enige uitzondering hierop is het 180 kg (400 lb) gewicht.

Laat het aanhanggewicht op het basisgewicht zakken. Het gewicht klikt merkbaar vast.

Maak het gewicht nog NIET los van de trekstangen van de andere trekker. Bevestig eerst de borgpen en draai deze vast - zie de navolgende beschrijving.

WAARSCHUWING: Er mogen zich geen personen ophouden in de gevarenzone.

WAARSCHUWING: Activeer de parkeerblokkering voor de trekker waaraan het aanhanggewicht gekoppeld wordt.

WAARSCHUWING: Selecteer diepteregeling voor de hefinrichting van de ondersteunende trekker.

WAARSCHUWING: Controleer of de haken op de trekstangen juist zijn aangekoppeld.

BELANGRIJK: Iets aanbouwen op de voorkant van de trekker is alleen toegestaan bij trekkers met voorwielaandrijving!

BELANGRIJK: Blijf binnen de grenzen van de toegestane last op de as en het draagkrachtvermogen van banden en velgen. Zie gebruikshandleiding en specificaties van de fabrikant.

BELANGRIJK: Gebruik bij het aanhangen GEEN topstang.

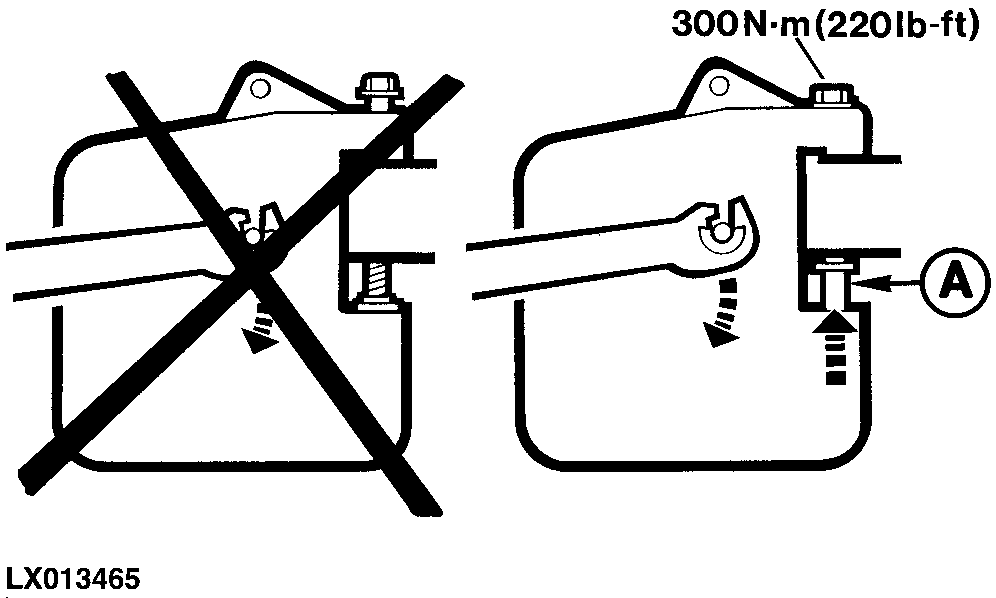

LX013465-UN-03APR96

WAARSCHUWING: Houd het aanhanggewicht vast tot de borgbout helemaal is ingeschroefd en stevig zit. Controleer bovendien of borgmoer (A) tegen het basisgewicht aanligt.

Draai de bout aan met 300 N˙m (220 lb-ft).

Maak dan de trekstangen los en schroef de pennen van het gewicht er tot de aanslag in.

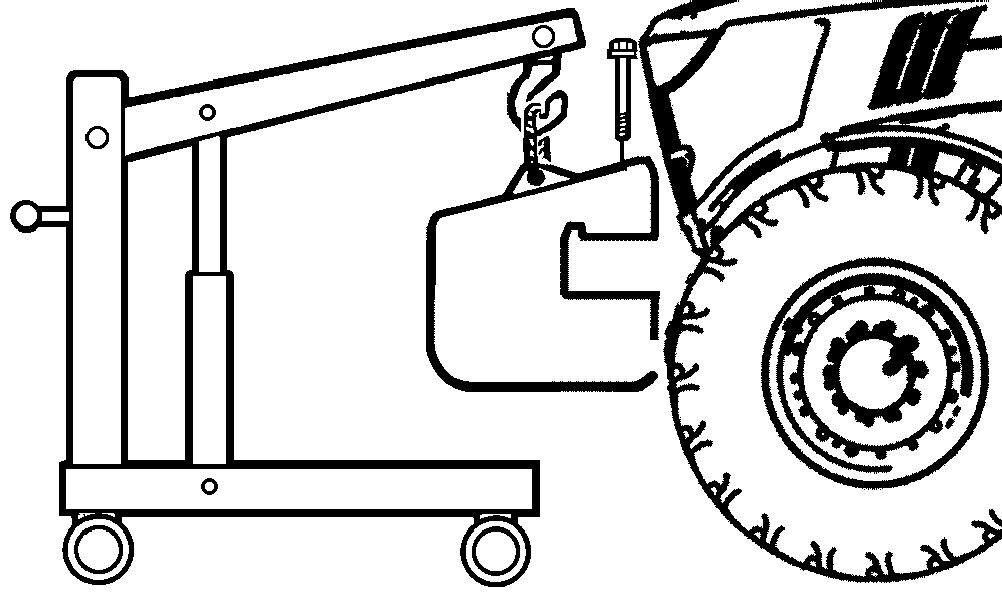

LX1046224-UN-13JUL11

Het aanhanggewicht kan ook door een kraan of een ander hiervoor geschikt hefwerktuig worden bevestigd. Gebruik het gietoog om het gewicht op te hijsen.

Monteer de borgpen zodra het gewicht op het basisgewicht is geplaatst. Maak het hefwerktuig niet los voordat de borgpen gemonteerd is.

Draai de borgpen met 300 N˙m (220 lb-ft) vast.

WAARSCHUWING: Houd het aanhanggewicht vast tot de borgbout helemaal is ingeschroefd en de borgmoer contact maakt met het basisgewicht.

WAARSCHUWING: Let bij in de handel verkrijgbare hefwerktuigen op het toegestane draagvermogen.

WAARSCHUWING: Gebruik alleen goedgekeurde hefuitrusting.
