Mechanische multifunctionele hendel met demping front-lader

LX1053319-UN-10OCT11

LX1053320-UN-10OCT11

LX1054600-UN-10OCT11

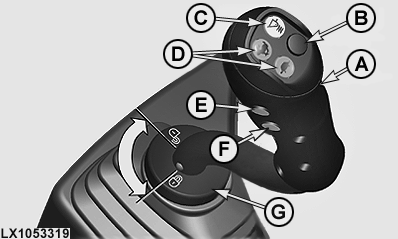

A - Multifunctionele hendel

B - Memo™ toets (niet voor Noord-Amerika)

C - Toets om demping front-lader te activeren

D - Versnellingsschakeltoetsen

E - Toets, wisselklep 1 op frontwerktuig (niet voor Noord-Amerika)

F - Toets, wisselklep 2 op frontwerktuig (niet voor Noord-Amerika)

G - Borgring (transportvergrendeling)

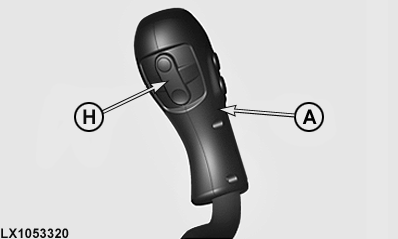

H - Tuimelschakelaar heffen/zakken

Algemene functies:

• Draai borgring naar rechts om te vergrendelen
• Draai borgring naar links om te ontgrendelen

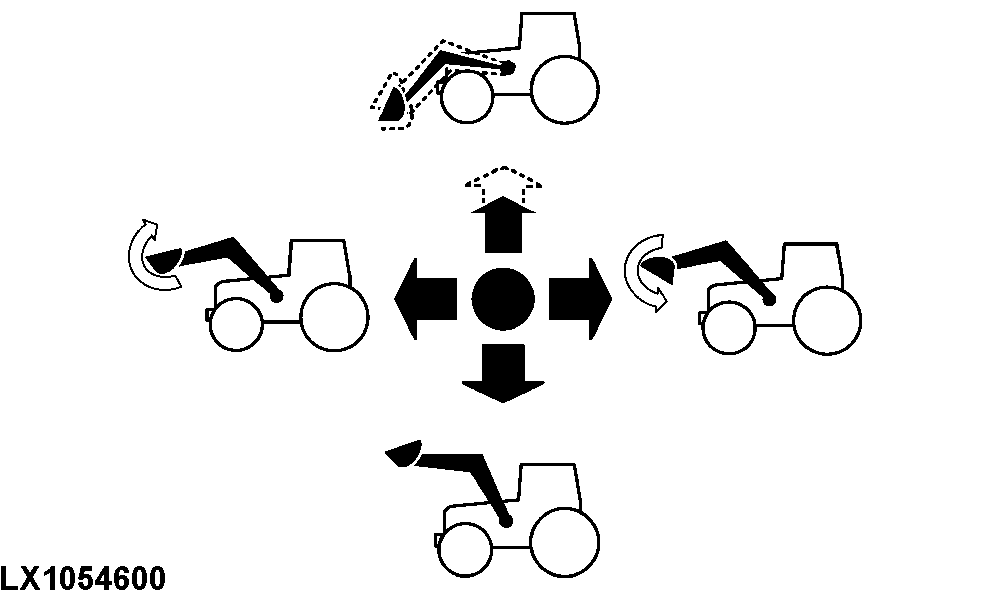

• Hendel naar achteren = frontlader heffen
• Hendel naar voren tot weerstand voelbaar is = frontlader neerlaten
• Hendel naar voren voorbij voelbare weerstand (vergrendeling) = frontlader in zweefstand
• Hendel naar links = bak kantelt omhoog
• Hendel naar rechts = bak kantelt omlaag

Geavanceerde functies en programmering:

Met multifunctionele hendel (A) kunnen twee regelkleppen (M-ICV's) gelijktijdig worden bediend. Een derde regelklep wordt aangedreven via de tuimelschakelaar (H), waardoor een extra functie kan worden bediend.

Als Memo™ toets (B) is ingeduwd tijdens heffen of zakken, zal de frontlader alleen bewegen tot de vooringestelde positie.

Door induwen van toetsen (E) en (F) worden de wisselkleppen van het werktuig bediend waardoor extra functies kunnen worden geregeld.

OPMERKING: Voor meer informatie, zie gebruikshandleiding werktuig. Demping front-lader moet worden geactiveerd voordat deze kan worden gebruikt.

Demping front-lader wordt in- en uitgeschakeld met toets (C). Als demping front-lader wordt ingeschakeld, gaat de LED in toets (C) branden.

Met versnelling-schakeltoetsen (D) kan de versnellingsbak worden geschakeld.

WAARSCHUWING: Als de frontlader niet wordt gebruikt moet de multifunctionele hendel worden vergrendeld. Draai hiervoor borgring (G) en controleer of de multifunctionele hendel niet kan worden bewogen. Als dit niet gebeurt, kan de frontlader onbedoeld worden bediend terwijl de trekker rijdt, wat ernstige ongelukken kan veroorzaken.

Demping front-lader activeren en deactiveren

1. Houd toets (C) ingeduwd en zet dan het contact aan.
2. Houd toets (C) nog eens minstens 5 seconden ingeduwd tot de LED in de toets begint te knipperen.
3. Laat de toets los en duw hem binnen 5 seconden opnieuw in om in de programmeermodus te komen.
4. De actuele programmering voor demping van de front-lader is als volgt:

   LED altijd uit ==> demping front-lader gedeactiveerd

   LED altijd aan ==> demping front-lader geactiveerd

5. Duw op toets (C) om demping front-lader te activeren of deactiveren.
6. Duw op een willekeurige toets op de multifunctionele hendel of zet het contact uit om de programmeermodus te verlaten en de instelling op te slaan.
