Trekker opkrikken - Krikpunten

De afbeelding toont de aanbevolen krikpunten voor het opkrikken van de trekker. Gebruik een stabiele krik met voldoende hefkracht. Zie Specificaties, lasten en gewichten in hoofdstuk 145.

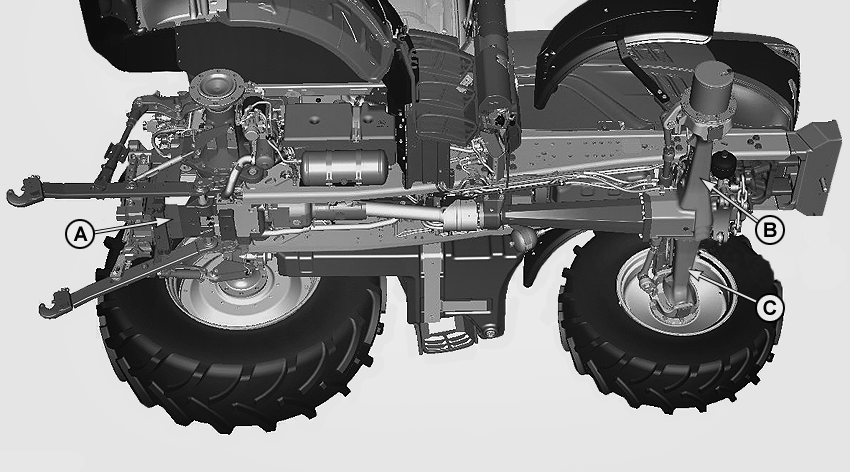

LX1057721-UN-15JUN12

A - Trekker achterzijde opkrikken; voor demonteren van het achterwiel

B - Rechtereinde van as opkrikken, voor demonteren van voorwiel rechts

C - Linkereinde van as opkrikken, voor demonteren van voorwiel links

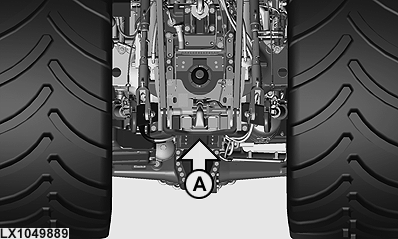

LX1049889-UN-11FEB11

Met hydraulische wagentrekinrichting

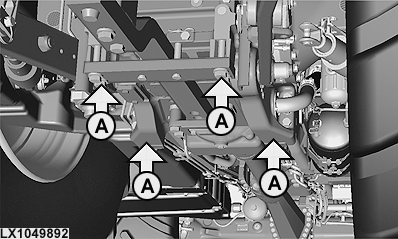

LX1049892-UN-11FEB11

Zonder hydraulische wagentrekinrichting

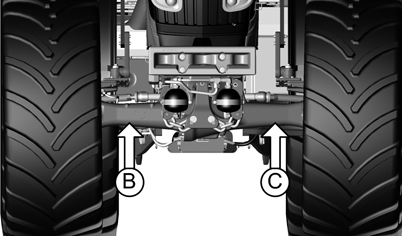

LX1057720-UN-15JUN12

As opkrikken voor wisselen van voorwiel

B - Rechtereinde van as opkrikken, voor demonteren van voorwiel rechts

C - Linkereinde van as opkrikken, voor demonteren van voorwiel links

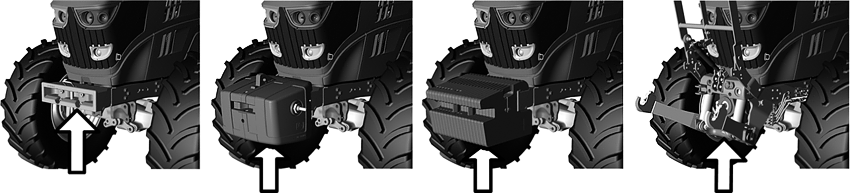

LX1057719-UN-15JUN12

Trekker middenvoor opkrikken (afhankelijk van trekkeruitrusting)

WAARSCHUWING:

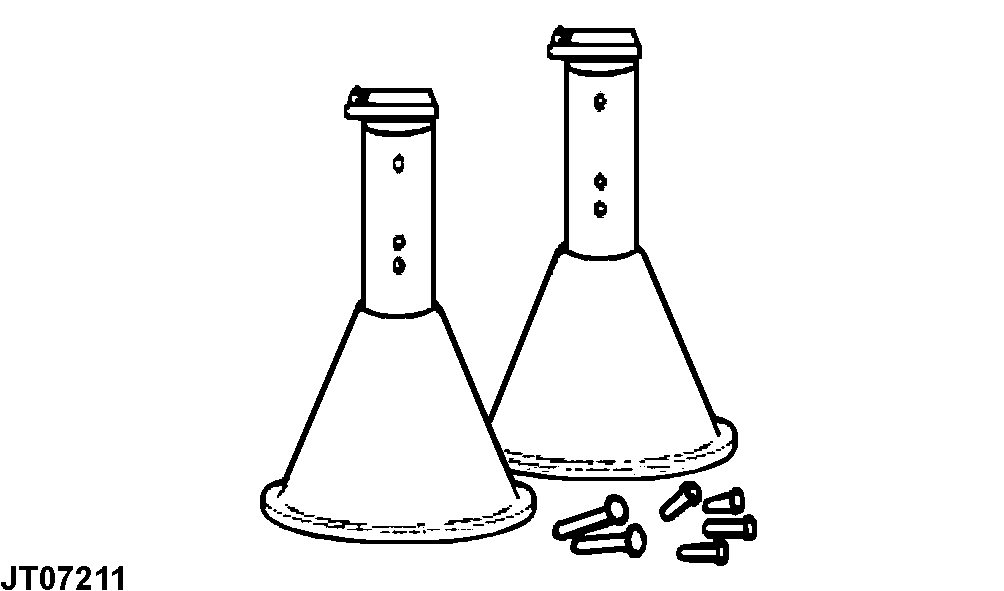

JT07211-UN-14DEC06

JT02043 en JT02044 montagebokken

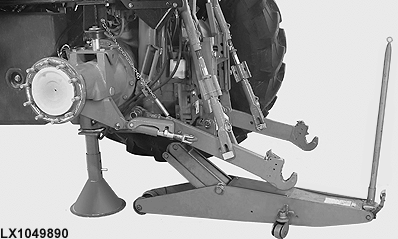

LX1049890-UN-11FEB11

JT02043 - Montagebok, 482 tot 736 mm (19 tot 29 in.)

JT02044 - Montagebok, 863 tot 1117 mm (34 tot 44 in.)

Plaats een zo groot mogelijk slipbestendig blok tussen krikuitrusting en trekker.

Krik de trekker alleen op een stabiele, effen ondergrond op.

Stabiliseer de krik met een geschikte bok, alvorens werkzaamheden aan de trekker uit te voeren. Het afgebeelde speciale John Deere gereedschap kan hiervoor worden gebruikt. Deze bokken zijn beschikbaar bij uw John Deere dealer.
