Frontladerwerktuig - Frontladerbeugel H310 en H340

LX1056757-UN-09OCT12

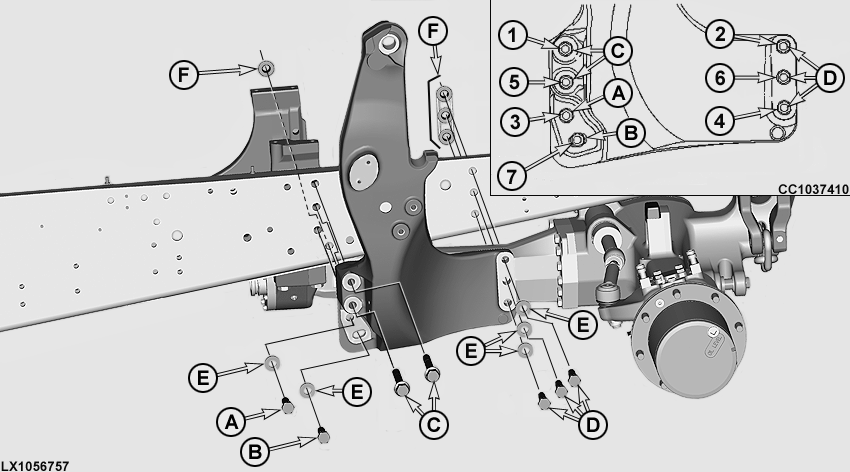

Bevestigingsmateriaal gebruikt voor John Deere frontladerbeugels
Item	Aanduiding	Sleutelwijdte	Standaard	Schroefdraadidentificator	Lengte	Identificatie / graad
A (1 stuk)	Tapbout	30 mm	ISO4017	M20 x 2.5	60 mm (2.4 in.)	10.9
B (1 stuk)	Tapbout	30 mm	ISO4017	M20 x 2.5	60 mm (2.4 in.)	10.9
C (2 stuks)	Tapbout met flens	27 mm	JDS121	M20 x 2.5	160 mm (6.3 in.)	10.9
D (3 stuks)	Tapbout	30 mm	ISO4017	M20 x 2.5	70 mm (2.8 in.)	10.9
E (5 stuks)	Sluitring	—	JDS130	—	21.4 x 42 x 5	—
E (4 stuks)	Zeskantmoer met flens	30 mm	ISO4161	M20 x 2,5	—	10

De frontladerconsoles zijn als volgt ingedeeld. De bouten (A) en (C) worden aangedraaid met een moment van 580 N•m (428 lb-ft). De bouten (B) en (D) worden aangedraaid met een moment van 620 N•m (457 lb-ft). Houd de gespecificeerde volgorde aan.

Moment regelmatig controleren; zie hoofdstuk 85, Smering en onderhoud.

BELANGRIJK: Een frontlader die is gecontroleerd en goedgekeurd door John Deere is geschikt voor de handel.

Gebruik bij monteren van de John Deere frontladerconsoles alleen passende bevestigingselementen zoals afgebeeld in bovenstaande afbeelding.

Neem ook gebruikshandleiding en montage-instructies van de frontlader in acht.
