Trekstang, categorieën 2 en 3N — Spreiding instellen

LX009470-UN-03JAN95

LX009819-UN-03JAN95

LX1053434-UN-29MAR12

LX001750-UN-05APR00

A - Klepafdekking

B - Ring

C - Pen

D - Afstandsstuk

E - Trekstang

F - Stabilisatie-aanslag

G - Groef, categorie 2 of 3N (spreiding 870 mm gemeten tussen midden van kogels)

H - Hendel

Rij met de trekker naar het midden van het werktuig. Demonteer ring (B) en til klep (A) op. Stel met hendel (H) de spreiding in voor categorie 2 of 3N op 870 mm.

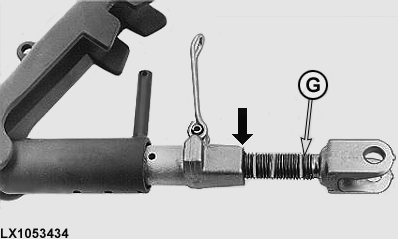

Gebruik de groef (G) als richtlijn voor het instellen van de spreiding (870 mm, gemeten tussen kogelmidden).

Groef (G) moet op een lijn liggen met de rand (zie pijl).

Breng daarna hendel (H) naar pen (C), klap klep (A) naar beneden en borg met ring (B). Stel tot slot afstandsstuk (D) in.

BELANGRIJK: De spreiding moet groot genoeg zijn om te voorkomen dat trekstangen (E) in contact komen met stabilisatie-aanslagen (F). Anders kan mechanische schade ontstaan.
