Topstang

LX1053277-UN-21SEP11

BELANGRIJK: Controleer voor gebruik of een geheven werktuig geen contact maakt met de trekker. Neem in dit geval de instellingen voor topstanglengte en maximum hefhoogte in acht.

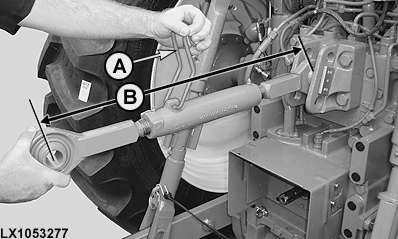

Lengte van de topstang kan worden ingesteld met de instellingshendel. Breng instelhendel (A) omhoog en draai eraan tot de benodigde lengte is bereikt.

• Minimumlengte 530 mm (20.9 inch)
• Maximumlengte 725 mm (28.5 inch)

Wijk niet van deze maten af. Groeven in de schroefdraad duiden de maximaal toegestane instelling aan. De schroefdraden mogen niet verder uit de houder worden geschroefd. Druk na het instellen de hendel weer over de topstang. Steek de bevestigingspen door werktuig en topstang en vergrendel deze.
