SCV's - Aansluitkoppelingen

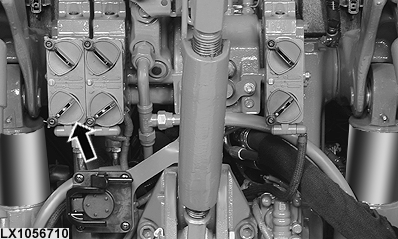

LX1056710-UN-12JUL12

WAARSCHUWING: De maximale stand-by-druk van het hydraulische systeem bedraagt 20000 kPa (200 bar; 2900 psi). Voor eigen veiligheid en voor juist functioneren van de installatie uitsluitend originele John Deere onderdelen gebruiken.

Aansluitkoppelingen zorgen ervoor dat slangen van het hydraulisch systeem kunnen worden aangekoppeld of ontkoppeld zonder verlies van olie, zelfs onder druk.

Als een slang door storing of een ongeluk van de aansluitkoppeling losbreekt, wordt de olietoevoer door de aansluitkoppeling onmiddellijk stopgezet.

Druk het slangverbindingsstuk stevig in de aansluitkoppeling.

OPMERKING: Neem tijdens het aansluiten de symbolen op de koppelingen in acht.

Trek met een stevige ruk aan de slang, om deze te ontkoppelen.
