Aanhangwagen-luchtdrukrem

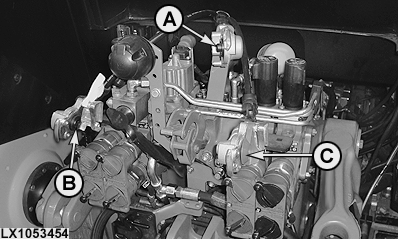

LX1053454-UN-01MAR13

LX1053456-UN-27FEB13

A - Zwart (eenleiding-rem, indien aanwezig)

B - Geel (tweeleiding-rem)

C - Rood (tweeleiding-rem, voeding)

De luchtdrukrem is leverbaar als tweeleidingssysteem of als gecombineerd eenleidings- en tweeleidingssysteem. Op aansluiting (A) kunnen aanhangers met eenleiding-remmen worden aangesloten. Op aansluitingen (B) en (C) kunnen aanhangers met tweeleiding-remmen worden aangesloten.

Controleer of de aansluitingen schoon zijn alvorens de persluchtslangen aan te sluiten. De aansluitingen moeten altijd met stofkappen worden afgedicht als de slangen worden ontkoppeld.

WAARSCHUWING: Eenleiding-aanhangwagenrem mag alleen worden gebruikt bij snelheden tot 25 km/h.

Blijf bij rijden met de trekker binnen de wettelijke snelheidsbegrenzing.

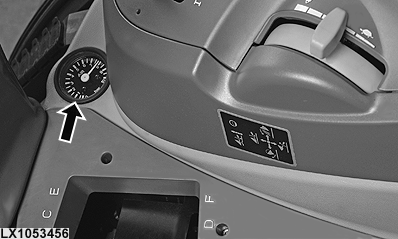

BELANGRIJK: Rijd met een aangesloten aanhangwagen niet weg tenzij op de manometer minstens 810 kPa (8,1 bar; 117 psi) verschijnt!

Om onnodige slijtage van de remmen te voorkomen, het volgende in acht nemen:

• Controleer of de drukslangen zijn aangesloten.
• Gebruik voor bergaf rijden dezelfde versnelling als voor bergop rijden.
• Controleer regelmatig of de luchtdrukrem van de aanhanger juist werkt.

WAARSCHUWING: Bij werkzaamheden met een aanhangwagen:

1. Vergeet niet de manueel bediende remklep van het luchtdruk-remsysteem van de aanhangwagen (indien aanwezig) in overeenstemming te brengen met het gewicht van de last op de aanhangwagen.
2. Tap dagelijks het water af van het persluchtvat (zie ”Onderhoud - Dagelijks of elke 10 uur”)!

OPMERKING: Door drukverlies kunnen de remmen minder effectief worden. Bedien de aanhangwagen overeenkomstig de instructies van de fabrikant.
