Schakelaar voor richtingaanwijzers en claxon

Automatische retourgeleider richtingaanwijzer

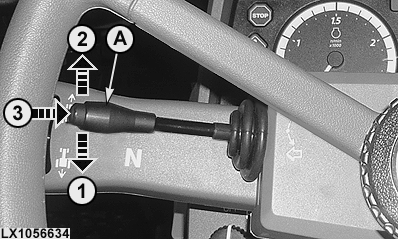

LX1056634-UN-05SEP12

A - Schakelaar voor richtingaanwijzers en claxon

1 - Richtingaanwijzer links

2 - Richtingaanwijzer rechts

3 - Claxon (richting stuurkolom duwen)

Zet schakelaar (A) in de gewenste richting over het eerste weerstandspunt en laat deze vergrendelen. Dit activeert de richtingaanwijzers. Om het richtingaanwijzers uit te schakelen, schakelaar (A) terug in vrijstand (3) zetten.

Richtingaanwijzer met automatische retour¹

Zet schakelaar (A) in de gewenste richting over het eerste weerstandspunt en laat deze vergrendelen. Binnen een seconde (<1 sec.) de schakelaar terug in vrijstand zetten. Dit activeert de richtingaanwijzers en schakelt ze na een poosje automatisch uit.

Als de schakelaar richtingaanwijzer opnieuw in dezelfde richting in vergrendelpositie wordt gezet en binnen een seconde terug in vrijstand (<1 sec.), wordt het knipperen gestopt.

Als de schakelaar richtingaanwijzer in vergrendelpositie in tegengestelde richting wordt gezet en binnen een seconde terug in vrijstand (<1 sec.), wordt automatische retourgeleider richtingaanwijzer geactiveerd voor de andere richting.

De knippertijd hangt af van het aantal aanhangers dat de trekker trekt.

• geen aanhanger = 50 meter
• 1 aanhanger = 70 meter
• 2 aanhangers = 90 meter

Claxon

Druk op schakelaar (A) richting de stuurkolom. De claxon klinkt zolang schakelaar (A) in de richting van de stuurkolom is geduwd.
