Instellingen spatbord

LX1053703-UN-29MAY12

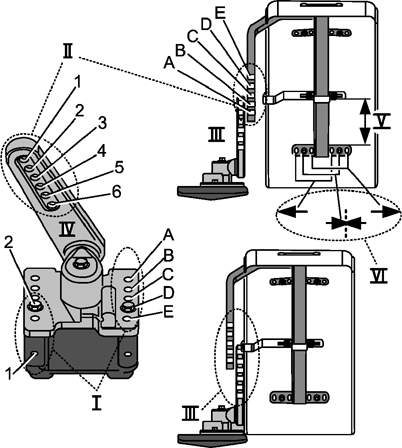

Positie spatborden (UIT) — Console aan basisbuitenzijde

LX1053704-UN-29MAY12

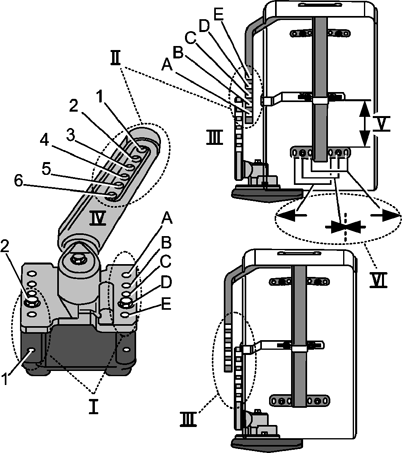

Positie spatborden (IN) — Console aan basisbinnenzijde

Posities voor het monteren van spatborden
l	Console aan basisbuitenzijde - (UIT)		l	Console aan basisbinnenzijde - (IN)
II	Hoogte waarop spatbord is ingesteld op arm		II	Hoogte waarop spatbord is ingesteld op arm
III	Spatbord op arm - naar midden (CTR)		III	Spatbord op arm - op wiel (BAND)
IV	Arm op console - (OMHOOG/OMLAAG) BELANGRIJK: Deze arm moet altijd naar achteren wijzen.		IV	Arm op console - (OMHOOG/OMLAAG) BELANGRIJK: Deze arm moet altijd naar achteren wijzen.
V	Radiale instelling van spatbord [mm]		V	Radiale instelling van spatbord [mm]
VI	Spatbord op beugel - in/midden/uit (IN/MID/UIT)		VI	Spatbord op beugel - in/midden/uit (IN/MID/UIT)

Zie schema en de vermelde bandenmaten en spoorbreedten alvorens de spatborden in te stellen.

Zet de spatborden in de aanbevolen positie; dit voorkomt schade van de spatborden door contact met wiel of kap.

BELANGRIJK: Onderstaande posities gelden als aanbevelingen. Afhankelijk van bandenmaat, spatbordmaat en de positie van de stuuraanslagen kan het nodig zijn om de spatborden anders te positioneren dan hieronder aangegeven.

BELANGRIJK: Vermelde instellingen zijn bij benadering, door variaties in bandenmaat. Spatborden zijn juist ingesteld, als ze in buitenste toestand 20 mm (0.79 inch) speling hebben ten opzichte van de banden en de kap. Zie ook Vaste spatborden instellen en Meedraaiende spatborden instellen.

Bandenmaat	Spoorbreedte [mm]	Posities waar spatbord kan worden gemonteerd
		l	II	III	IV	V [mm]	VI
280/85R24	1526	A-1-UIT	D5-E3	BAND	OMHOOG	180	IN
	1618	B-1-UIT	D5-E3	BAND	OMHOOG	180	IN
	1722 *	A-2-UIT	D5-E3	BAND	OMHOOG	200	IN
	1814	B-2-UIT	D5-E3	BAND	OMHOOG	200	IN
	1926	E-2-UIT	D5-E3	BAND	OMHOOG	220	IN
	2018	E-2-UIT	D5-E3	BAND	OMHOOG	220	IN
11.2R24	1526	C-2-IN	D5-E3	MID	OMHOOG	180	IN
	1618	B-1-UIT	D5-E3	BAND	OMHOOG	180	IN
	1722 *	D-1-UIT	D5-E3	BAND	OMHOOG	200	IN
	1814	B-2-UIT	D5-E3	BAND	OMHOOG	200	IN
	1926	D-2-UIT	D5-E3	BAND	OMHOOG	220	IN
	2018	E-2-UIT	D5-E3	BAND	OMHOOG	220	IN
360/70R24	1525	D-2-IN	D5-E3	MID	OMHOOG	180	IN
	1617	A-1-UIT	D5-E3	BAND	OMHOOG	180	IN
	1721	C-1-UIT	D5-E3	BAND	OMHOOG	200	IN
	1813 *	A-2-UIT	D5-E3	BAND	OMHOOG	200	IN
	1925	C-2-UIT	D5-E3	BAND	OMHOOG	200	IN
	2017	E-2-UIT	D5-E3	BAND	OMHOOG	220	IN
12.4R24	1525	C-2-IN	D5-E3	MID	OMHOOG	180	IN
	1617	B-1-UIT	D5-E3	BAND	OMHOOG	180	IN
	1721 *	D-1-UIT	D5-E3	BAND	OMHOOG	200	IN
	1813	A-2-UIT	D5-E3	BAND	OMHOOG	200	IN
	1925	D-2-UIT	D5-E3	BAND	OMHOOG	220	IN
	2017	E-2-UIT	D5-E3	BAND	OMHOOG	220	IN
320/85R24	1525	C-2-IN	D5-E3	MID	OMHOOG	180	IN
	1617	B-1-UIT	D5-E3	BAND	OMHOOG	180	IN
	1721 *	D-1-UIT	D5-E3	BAND	OMHOOG	200	IN
	1813	B-2-UIT	D5-E3	BAND	OMHOOG	200	IN
	1925	D-2-UIT	D5-E3	BAND	OMHOOG	220	IN
	2017	E-2-UIT	D5-E3	BAND	OMHOOG	220	IN
420/65R24	1617	D-2-IN	D5-E3	MID	OMHOOG	180	MID
	1721	B-1-UIT	D5-E3	BAND	OMHOOG	180	MID
	1813 *	D-1-UIT	D5-E3	BAND	OMHOOG	200	MID
	1925	B-2-UIT	D5-E3	BAND	OMHOOG	200	MID
	2017	D-2-UIT	D5-E3	BAND	OMHOOG	220	MID
440/65R24	1616	D-2-IN	D4-E2	MID	OMLAAG	250	UIT
	1720	B-2-IN	D4-E2	MID	OMLAAG	250	UIT
	1812 *	C-1-UIT	D4-E2	BAND	OMHOOG	180	UIT
	1924	A-2-UIT	D4-E2	BAND	OMHOOG	180	UIT
	2016	C-2-UIT	D4-E2	BAND	OMHOOG	180	UIT
280/85R28	1524	A-1-UIT	D4-E2	BAND	OMLAAG	250	IN
	1616	B-1-UIT	D4-E2	BAND	OMLAAG	250	IN
	1720	A-2-UIT	D4-E2	BAND	OMHOOG	180	IN
	1812 *	B-2-UIT	D4-E2	BAND	OMHOOG	200	IN
	1924	E-2-UIT	D4-E2	BAND	OMHOOG	200	IN
	2016	E-2-UIT	D4-E2	BAND	OMHOOG	200	IN
340/85R24	1524	D-2-IN	D4-E2	MID	OMLAAG	250	IN
	1616	B-2-IN	D4-E2	MID	OMLAAG	250	IN
	1720	C-1-UIT	D4-E2	BAND	OMLAAG	250	IN
	1812 *	A-2-UIT	D4-E2	BAND	OMHOOG	180	IN
	1924	C-2-UIT	D4-E2	BAND	OMHOOG	180	IN
	2016	E-2-UIT	D4-E2	BAND	OMHOOG	200	IN
380/70R24	1524	E-2-IN	D4-E2	MID	OMLAAG	250	MID
	1616	C-2-IN	D4-E2	MID	OMLAAG	250	MID
	1720	B-1-UIT	D4-E2	BAND	OMLAAG	250	MID
	1812 *	D-1-UIT	D4-E2	BAND	OMHOOG	180	MID
	1924	C-2-UIT	D4-E2	BAND	OMHOOG	180	MID
	2016	D-2-UIT	D4-E2	BAND	OMHOOG	180	MID
13.6R24	1524	D-2-IN	D4-E2	MID	OMLAAG	250	IN
	1616	A-1-UIT	D4-E2	BAND	OMLAAG	250	IN
	1720	C-1-UIT	D4-E2	BAND	OMLAAG	250	IN
	1812 *	A-2-UIT	D4-E2	BAND	OMHOOG	180	IN
	1924	C-2-UIT	D4-E2	BAND	OMHOOG	180	IN
	2016	E-2-UIT	D4-E2	BAND	OMHOOG	200	IN
11.2R28	1524	C-2-IN	D4-E2	MID	OMLAAG	250	IN
	1616	B-1-UIT	D4-E2	BAND	OMLAAG	250	IN
	1720	D-1-UIT	D4-E2	BAND	OMHOOG	180	IN
	1812 *	B-2-UIT	D4-E2	BAND	OMHOOG	180	IN
	1924	D-2-UIT	D4-E2	BAND	OMHOOG	180	IN
	2016	E-2-UIT	D4-E2	BAND	OMHOOG	200	IN
480/65R24	1615	B-1-IN	D3-E1	BAND	OMHOOG	150	UIT
	1719	D-2-IN	D3-E1	BAND	OMHOOG	150	UIT
	1811 *	B-2-IN	D3-E1	BAND	OMLAAG	250	UIT
	1923	D-1-UIT	D3-E1	BAND	OMHOOG	150	UIT
	2015	B-2-UIT	D3-E1	BAND	OMHOOG	150	UIT
420/70R24	1615	E-2-IN	C4-D2	BAND	OMHOOG	120	MID
	1719	B-1-UIT	C4-D2	BAND	OMHOOG	120	MID
	1811 *	A-2-IN	D3-E1	BAND	OMLAAG	250	MID
	1923	B-2-UIT	C4-D2	BAND	OMHOOG	150	MID
	2015	D-2-UIT	C4-D2	BAND	OMHOOG	150	MID
12.4R28	1523	E-2-IN	C4-D2	BAND	OMHOOG	120	IN
	1615	B-1-UIT	C4-D2	BAND	OMHOOG	120	IN
	1719	D-1-UIT	C4-D2	BAND	OMHOOG	120	IN
	1811 *	A-2-UIT	C4-D2	BAND	OMHOOG	150	IN
	1923	D-2-UIT	C4-D2	BAND	OMHOOG	150	IN
	2015	E-2-UIT	C4-D2	BAND	OMHOOG	150	IN
14.9R24	1523	B-1-IN	C4-D2	BAND	OMHOOG	120	MID
	1615	D-2-IN	C4-D2	BAND	OMHOOG	120	MID
	1719	B-2-IN	C4-D2	BAND	OMHOOG	120	MID
	1811 *	D-1-UIT	C4-D2	BAND	OMHOOG	120	MID
	1923	B-2-UIT	C4-D2	BAND	OMHOOG	150	MID
	2015	D-2-UIT	C4-D2	BAND	OMHOOG	150	MID
400/80R24	1523	B-1-IN	C4-D2	BAND	OMHOOG	120	MID
	1615	E-2-IN	C4-D2	BAND	OMHOOG	120	MID
	1719	B-1-UIT	C4-D2	BAND	OMHOOG	120	MID
	1811 *	D-1-UIT	D3-E1	BAND	OMLAAG	250	MID
	1923	B-2-UIT	C4-D2	BAND	OMHOOG	150	MID
	2015	D-2-UIT	C4-D2	BAND	OMHOOG	150	MID
320/85R28	1523	E-2-IN	C4-D2	BAND	OMHOOG	120	IN
	1615	B-1-UIT	C4-D2	BAND	OMHOOG	120	IN
	1719	D-1-UIT	C4-D2	BAND	OMHOOG	120	IN
	1811 *	B-2-UIT	D3-E1	BAND	OMLAAG	250	IN
	1923	D-2-UIT	C4-D2	BAND	OMHOOG	150	IN
	2015	E-2-UIT	C4-D2	BAND	OMHOOG	150	IN
380/85R24	1523	B-1-IN	C4-D2	BAND	OMHOOG	120	MID
	1615	D-2-IN	C4-D2	BAND	OMHOOG	120	MID
	1719	B-2-IN	C4-D2	BAND	OMHOOG	120	MID
	1811 *	D-1-UIT	D3-E1	BAND	OMLAAG	250	MID
	1923	C-2-UIT	C4-D2	BAND	OMHOOG	150	MID
	2015	D-2-UIT	C4-D2	BAND	OMHOOG	150	MID
340/85R28	1614	C-2-IN	C3-D1	BAND	OMHOOG	100	IN
	1718	A-2-IN	C3-D1	BAND	OMHOOG	100	IN
	1810 *	A-2-UIT	C3-D1	BAND	OMHOOG	120	IN
	1922	C-2-UIT	C3-D1	BAND	OMHOOG	120	IN
	2014	E-2-UIT	C3-D1	BAND	OMHOOG	120	IN
380/70R28	1614	D-2-IN	C3-D1	BAND	OMHOOG	100	MID
	1718	B-2-IN	C3-D1	BAND	OMHOOG	100	MID
	1810 *	D-1-UIT	C3-D1	BAND	OMHOOG	120	MID
	1922	C-2-UIT	C3-D1	BAND	OMHOOG	120	MID
	2014	D-2-UIT	C3-D1	BAND	OMHOOG	120	MID
13.6R28	1614	A-1-UIT	C3-D1	BAND	OMHOOG	100	IN
	1718	C-1-UIT	C3-D1	BAND	OMHOOG	100	IN
	1810 *	A-2-UIT	C3-D1	BAND	OMHOOG	100	IN
	1922	C-2-UIT	C3-D1	BAND	OMHOOG	120	IN
	2014	E-2-UIT	C3-D1	BAND	OMHOOG	120	IN
540/65R24	1718	B-1-IN	C4-D2	BAND	OMHOOG	150	MID
	1810 *	A-1-UIT	C4-D2	BAND	OMHOOG	150	MID
	1922	C-1-UIT	C4-D2	BAND	OMHOOG	150	MID
	2014	A-2-UIT	C4-D2	BAND	OMHOOG	150	MID
440/80R24	1614	E-2-IN	C3-D1	BAND	OMHOOG	100	UIT
	1718	C-2-IN	C3-D1	BAND	OMHOOG	100	UIT
	1810 *	A-2-IN	C3-D1	BAND	OMHOOG	120	UIT
	1922	A-2-UIT	C3-D1	BAND	OMHOOG	100	UIT
	2014	C-2-UIT	C3-D1	BAND	OMHOOG	120	UIT
480/70R24	1718	D-2-IN	C3-D1	BAND	OMHOOG	100	UIT
	1810 *	B-2-IN	C3-D1	BAND	OMHOOG	100	UIT
	1922	D-1-UIT	C3-D1	BAND	OMHOOG	100	UIT
	2014	B-2-UIT	C3-D1	BAND	OMHOOG	120	UIT
16.9R24	1718	C-2-IN	C3-D1	BAND	OMHOOG	100	UIT
	1810 *	A-2-IN	C3-D1	BAND	OMHOOG	100	UIT
	1922	A-2-UIT	C3-D1	BAND	OMHOOG	100	UIT
	2014	C-2-UIT	C3-D1	BAND	OMHOOG	120	UIT
420/85R24	1718	B-1-UIT	C3-D1	BAND	OMHOOG	100	UIT
	1810 *	A-2-IN	C3-D1	BAND	OMHOOG	120	UIT
	1922	B-2-UIT	C3-D1	BAND	OMHOOG	120	UIT
	2014	D-2-UIT	C3-D1	BAND	OMHOOG	120	UIT
VF 520/60R28	1811	C-2-IN	C4-D2	BAND	OMHOOG	150	MID
480/65R28	1717	D-2-IN	B4-C2	BAND	OMHOOG	80	UIT
	1809 *	B-2-IN	B4-C2	BAND	OMHOOG	80	UIT
	1921	D-1-UIT	B4-C2	BAND	OMHOOG	80	UIT
	2013	B-2-UIT	B4-C2	BAND	OMHOOG	100	UIT
420/70R28	1613	E-2-IN	B4-C2	BAND	OMHOOG	60	MID
	1717	B-1-UIT	B4-C2	BAND	OMHOOG	80	MID
	1809 *	A-2-IN	B4-C2	BAND	OMHOOG	80	MID
	1921	B-2-UIT	B4-C2	BAND	OMHOOG	100	MID
	2013	D-2-UIT	B4-C2	BAND	OMHOOG	100	MID
400/80R28	1521	B-1-IN	B4-C2	BAND	OMHOOG	60	MID
	1613	E-2-IN	B4-C2	BAND	OMHOOG	60	MID
	1717	B-1-UIT	B4-C2	BAND	OMHOOG	80	MID
	1809 *	D-1-UIT	B4-C2	BAND	OMHOOG	100	MID
	1921	B-2-UIT	B4-C2	BAND	OMHOOG	100	MID
	2013	D-2-UIT	B4-C2	BAND	OMHOOG	100	MID
14.9R28	1521	B-1-IN	B4-C2	BAND	OMHOOG	60	MID
	1613	D-2-IN	B4-C2	BAND	OMHOOG	80	MID
	1717	B-2-IN	B4-C2	BAND	OMHOOG	80	MID
	1809 *	D-1-UIT	B4-C2	BAND	OMHOOG	80	MID
	1921	B-2-UIT	B4-C2	BAND	OMHOOG	100	MID
	2013	D-2-UIT	B4-C2	BAND	OMHOOG	100	MID
380/85R28	1521	B-1-IN	B4-C2	BAND	OMHOOG	60	MID
	1613	D-2-IN	B4-C2	BAND	OMHOOG	80	MID
	1717	B-2-IN	B4-C2	BAND	OMHOOG	80	MID
	1809 *	D-1-UIT	B4-C2	BAND	OMHOOG	100	MID
	1921	C-2-UIT	B4-C2	BAND	OMHOOG	100	MID
	2013	D-2-UIT	B4-C2	BAND	OMHOOG	100	MID
* Spoorbreedte bij levering. Dit is de enige spoorbreedte waarbij met frontlader kan worden gewerkt.
