Contactdozen

LX1056791-UN-25FEB13

LX1056792-UN-25FEB13

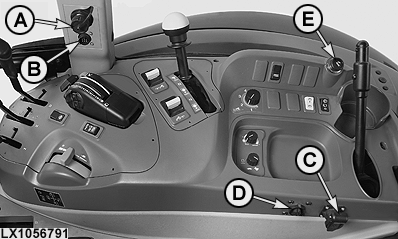

A — Contactdoos voor GreenStar™-display

Een GreenStar™-display is mogelijk aangesloten op contactdoos (A).

B — ISOBUS-contactdoos in cabine

Een werktuigmonitor conform ISO-standaard 11783 kan worden aangesloten op contactdoos (B).

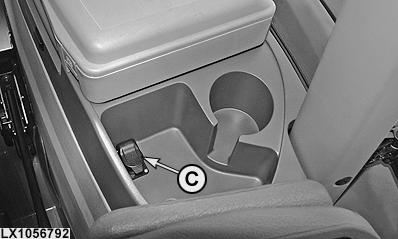

C — 3-polige contactdoos

Klem 15/30 van de 3-polige contactdoos verschaft een max. permanente gelijkstroom van 25 A. Klem 82 verschaft een max. permanente gelijkstroom van 5 A. Klem 31 is massa.
Draai sleutel in contactslot naar rechts om voeding naar klem 82 in te schakelen. Klem 15/30 wordt ook van stroom voorzien als contact is uitgeschakeld.

BELANGRIJK: Bij gebruik van apparaten met een hoog stroomverbruik en contactdozen met meerdere uitgangen, mag de maximaal toegestane stroombelasting van de toevoerstroomkring niet worden overschreden. Totale belasting is de som van alle actuele verbruikers die zijn verbonden met de onboardkring. Dit geldt ook als de verbruikers via verschillende aansluitingen met de onboardkring zijn verbonden.

D — Signaalcontactdoos conform ISO-standaard 11786

De 7-polige signaalcontactdoos (D) wordt beveiligd met een 10 A zekering.

Pen	Draadkleur	Beschrijving
1	Rood	Rijsnelheid door radar bepaald
2	Bruin	Wielsnelheid
3	oranje	Achter-PTO-toerental
4	Geel	Werktuigschakelaar
5	—	—
6	Rood	Stroomvoorziening, 10 A, max. 120 W
7	Zwart	Massa

E — 12-V contactdoos (max. 120 W)

Een elektrische verbruiker met max. 120 W kan op de contactdoos voor 12 V worden aangesloten of op de aansteker.
