PowrQuad™ Plus versnellingsbak — Instellingen

LX1056690-UN-04JUL12

LX1056692-UN-09JUL12

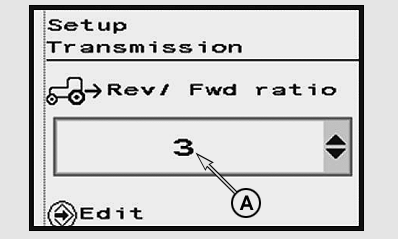

Versnellingsbakpagina, verhouding vooruit/achteruit

LX1056691-UN-09JUL12

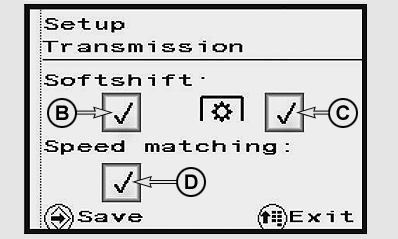

Versnellingsbakpagina, instellingen

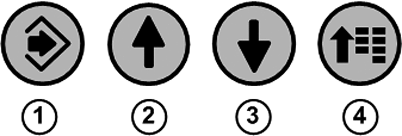

1 - Enter-schakelaar

2 - Schakelaar pijl omhoog

3 - Schakelaar pijl omlaag

4 - Menutoets

B - Softshift controleveld

C - Controleveld PTO-bedrijf

D - Controleveld toerentalaanpassing

A — Verhouding vooruit/achteruit selecteren

De verhouding kan worden gevarieerd tussen +3 en -3; dit kan op het digitaal display worden uitgevoerd.

Druk hiervoor op menutoets (4) tot de versnellingsbakmenupagina verschijnt.

Druk op bevestigingstoets (1) en selecteer de gewenste verhouding in invoerbereik (A) met pijltoets (2) of (3).

Sla selectie op met de bevestigingstoets.

Druk op menutoets (4) om de pagina te verlaten.

OPMERKING: Als automatisch schakelen is geactiveerd, heeft een ingestelde “maximum versnelling” prioriteit voor de geselecteerde verhouding.

B — Softshift bij wisselen van versnelling

Als deze optie is geactiveerd wordt het motortoerental tijdelijk aangepast door het elektronisch systeem, om soepeler te schakelen.

Softshift (B) als volgt activeren of deactiveren:

Druk op menutoets (4) tot de versnellingsbakmenupagina verschijnt. Druk op pijltoets (3) en daarna op bevestigingstoets (1). Activeer of deactiveer controleveld (B) met pijltoets (2) of (3). Sla selectie op met de bevestigingstoets.

Indien gewenst PTO-bedrijf (C) als volgt activeren of deactiveren:

Druk op bevestigingstoets (1) en activeer of deactiveer controleveld (C) met pijltoets (2) of (3). Sla selectie op met de bevestigingstoets.

Druk op menutoets (4) om de pagina te verlaten.

Motortoerental kan dan als volgt worden aangepast:

• Altijd uitgeschakeld als (B) niet is geactiveerd
• Ingeschakeld, maar uitgeschakeld voor PTO-werking als alleen (B) is geactiveerd
• Altijd ingeschakeld als (B) en (C) zijn geactiveerd

D — Automatische toerentalaanpassing bij wijzigen van bereik

Als deze optie is geactiveerd tijdens het veranderen van groep bij rijsnelheden vanaf ca. 7 km/h (4.4 mph) schakelt de versnellingsbak automatisch in een versnelling die bij de rijsnelheid past. Deze automatische functie kan worden afgebroken door op een schakeltoets te drukken terwijl u van bereik wisselt.

Toerentalaanpassing (D) als volgt activeren of deactiveren:

Druk op menutoets (4) tot de versnellingsbakmenupagina verschijnt. Druk op pijltoets (3) en selecteer controleveld (D) met bevestigingstoets (1). Activeer of deactiveer controleveld (D) met pijltoets (2) of (3). Sla selectie op met de bevestigingstoets.

Druk op menutoets (4) om de pagina te verlaten.

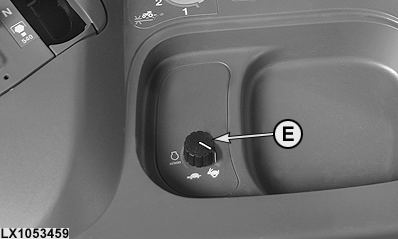

E — Potentiometer cruisecontrol (indien voorhanden)

LX1053459-UN-27FEB13

In de laagste instelling wordt het motortoerental begrensd tot 1050 t/min. In de hoogste instelling kan de motor met maximaal toerental draaien. Tussen de twee limieten kan elke begrenzing van het motortoerental apart worden vastgelegd. Als niet met de PTO wordt gewerkt, moet potentiometer (E) op maximaal zijn ingesteld of zich in stand “uit” bevinden.
