AutoQuad™ Plus versnellingsbak schakelen

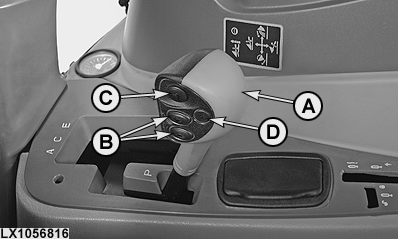

LX1056816-UN-27FEB13

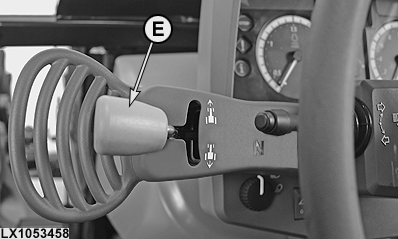

LX1053458-UN-27FEB13

A - Groepsschakelhendel

B - Schakeltoetsen

C - Toets handkoppeling

D - Toets Automatisch

E - Rijrichtingshendel

Versnellingen worden geschakeld met schakelhendel (A), schakeltoetsen (B) en rijrichtingshendel (E). Automatisch schakelen wordt geactiveerd en gedeactiveerd met toets (D). De handkoppeling wordt bediend met toets (C).
Zet voor het starten van de motor eerst rijrichtingshendel (E) in vrijstand. Om te gaan rijden, eerst groepsschakelhendel (A) in de gewenste groep zetten en pas dan de rijrichtingshendel in de gewenste rijrichting zetten.

WAARSCHUWING: Als de rijrichtingshendel wordt bediend bij draaiende motor en geselecteerde groep, gaat de trekker rijden.

Om het bereik te wijzigen moet het koppelingpedaal worden ingeduwd of toets handkoppeling moet worden bediend. Bij schakelen of veranderen van rijrichting moet het koppelingpedaal niet worden bediend.
Om de trekker te parkeren, rijrichtingshendel (E) in vrijstand zetten, dan de parkeerblokkering van groepsschakelhendel (A) inschakelen.

BELANGRIJK: Schakel de parkeerblokkering alleen in als de trekker stilstaat.

OPMERKING: Als schakelhendel (A) in parkeerstand wordt gezet terwijl rijrichtingshendel (E) niet in vrijstand staat, wordt een akoestisch alarm geactiveerd en gaat het blauwe INFO-licht branden. Als de motor uitgaat, blijft de rijrichtingshendel in de gekozen stand, maar de versnellingsbak schakelt naar vrijstand.

Als bij het starten van de motor de rijrichtingshendel niet in vrijstand staat, wordt een akoestisch alarm geactiveerd en op het digitaal display verschijnt een melding om de bestuurder te waarschuwen.

Als de rijrichtingshendel uit vrijstand wordt bewogen terwijl de parkeerblokkering is ingeschakeld, wordt een akoestisch alarm geactiveerd en gaat het blauwe INFO-licht branden. Om met de trekker te rijden moet de rijrichtingshendel eerst in een bereik, en dan van de vrijstand in de gewenste stand worden gezet.

Handkoppeling

Druk toets (C) in, de koppeling ontkoppelt. Groep kan worden geselecteerd of trekker kan worden stilgezet. Laat toets (C) los, de koppeling koppelt met modulatie. Bij trekkers met stoelschakelaar (schakelaar bestuurdersaanwezigheid) gebeurt het volgende:
Als er 3 seconden voordat de toets werd losgelaten geen gewicht op de stoel was en koppelingpedaal of rempedaal niet werden bediend, beweegt de trekker niet, zelfs als de rijrichtingshendel in vooruit- of achteruitrijstand wordt gezet. Een melding verschijnt op het digitaal display. Zet de rijrichtingshendel in vrijstand en dan in de gewenste richting, om de trekker in beweging te zetten.

OPMERKING: De handkoppeling is niet geschikt voor het “kruipen” naar een werktuig.

De handkoppeling kan worden geactiveerd en gedeactiveerd op adres PTQ167. Zie Individuele aanpassingen in Bedienen en invoeren van diagnoseadressen met het digitaal display (gebruikersmodus), hoofdstuk Diagnosestoringscodes en individuele aanpassingen.

Optimaal schakelen bij rijden onder last (transport) met toerentalaanpassing gedeactiveerd:

1. Selecteer een groep die geschikt is voor rijden onder last.
2. Schakel de eerste versnelling in.
3. Ga rijden en schakel door de groepen tot de hoogste groep wordt bereikt.
4. Schakel op door de groepen.

Optimaal schakelen bij rijden onder last (transport) met toerentalaanpassing geactiveerd:

1. Selecteer een groep die geschikt is voor rijden onder last.
2. Schakel de eerste versnelling in.
3. Ga rijden en schakel door de groepen tot de hoogste groep wordt bereikt.
4. Selecteer de volgende groep; toerentalaanpassing selecteert automatisch de groep die met de rijsnelheid overeenstemt.
5. Schakel door de versnellingen en verander van groep tot de gewenste rijsnelheid is bereikt.

Bediening bij koud weer

Als de olie koud is (0 °C, 32 °F) kan dit de werking van de rijrichtingshendel beïnvloeden. Bij temperaturen onder -10 C (14 °F) kan veranderen van rijrichting langer duren. Onder +5 °C (41 °F) wordt automatische motortoerentalaanpassing gedeactiveerd.

Soms moet de rijrichtingshendel meerdere keren worden ingeschakeld voordat de trekker gaat rijden. Als de olie warm is, kan er weer normaal worden geschakeld.

Noodrijmodus

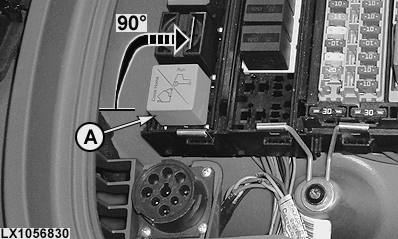

LX1056830-UN-28FEB13

Zet hiervoor de motor af. Neem connector (A) K01/04 (relaiskast) eruit en steek deze er onder een hoek van 90° ten opzichte van de eerdere positie weer in. Het woord Noodrijmodus moet naar het zijvenster wijzen.

OPMERKING: In de noodrijmodus wordt het motortoerental begrensd tot 1500 t/min; alleen de eerste versnelling van elke groep is beschikbaar. De handkoppeling is NIET beschikbaar.

Begrenzing in het geval van ontbrekend toerentalsignaal

Als de regeleenheid herkent dat het toerentalsignaal ontbreekt zullen alleen de eerste drie versnellingen in elke groep beschikbaar zijn.

Automatisch schakelen

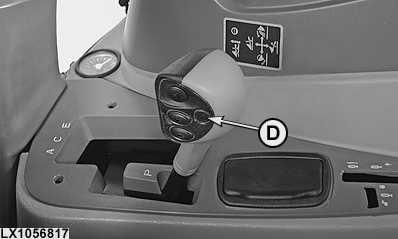

LX1056817-UN-27FEB13

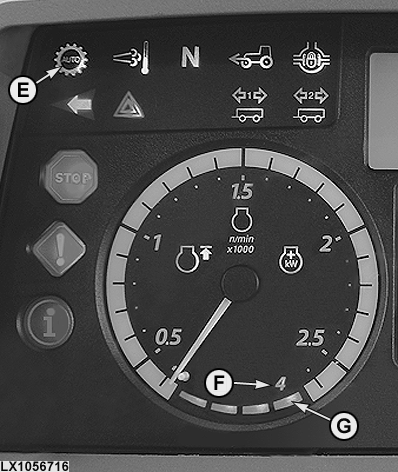

LX1056716-UN-09OCT12

D - Toets Automatisch

E - Pictogram Automatisch

F - Versnellingsindicator

G - Segmentpictogram voor hoogste versnelling

Automatisch schakelen wordt geselecteerd door een keer op de toets (D) te drukken; op het display verschijnen pictogram (E) en (G) met de actuele versnelling (F).

De versnellingen in elke groep worden afhankelijk van de stand van het voetgas op- of teruggeschakeld zodra het motortoerental een maximum of minimum waarde bereikt. De verschillende bedrijfsmodi kunnen worden ingesteld via een potentiometer (zie "AutoQuad™ PLUS versnellingsbak — Instellingen" op de volgende pagina's).

De volgende bedrijfsmodi zijn beschikbaar:

• ECO-modus

• Power-modus

• Tusseninstellingen

BELANGRIJK: "ECO-modus" is ALLEEN geschikt voor werken op het land en voor het rijden op wegen als de getrokken last niet groot is.

De automatische functie kan worden gedeactiveerd door opnieuw indrukken van toets (D) of door handmatig een versnelling te selecteren.

Hoogste versnelling bij automatisch schakelen programmeren

OPMERKING: Om te kunnen programmeren moet de functie automatisch schakelen zijn uitgeschakeld.

Behalve voor het activeren van de functie automatisch schakelen, kan toets (D) ook worden gebruikt om de hoogst mogelijke versnelling te bepalen. Dit gaat als volgt:

Druk op de toets (A)	Hoogste versnelling	Segmentpictogram
1x	4e versnelling	4 segmenten
2x kort achter elkaar	3e versnelling	3 segmenten
3x kort achter elkaar	2e versnelling	2 segmenten

Deze instelling wordt gewist zodra automatisch schakelen wordt uitgezet.

Op de afbeelding is de hoogste versnelling (G) de 3e (drie segmenten branden).
