Een werktuig op de achter-PTO aansluiten

LX1036484-UN-23JAN06

LX1056839-UN-28FEB13

WAARSCHUWING: Zet motor uit en ontkoppel PTO, alvorens werktuig op de PTO aan te sluiten.

WAARSCHUWING: Na uitschakelen van de PTO draait het werktuig door massa nog even verder. Tijdens uitdraaien NIET in de buurt van het werktuig komen. Verricht pas werkzaamheden aan het aanbouwwerktuig nadat dit volledig tot stilstand is gekomen.

WAARSCHUWING: Controleer alvorens een door een PTO aangedreven machine te reinigen, in te stellen of te smeren, altijd eerst of de PTO is uitgeschakeld, tot stilstand is gekomen en de trekker stilstaat en of de sleutel uit het contactslot is genomen.

BELANGRIJK: Zie desbetreffende gebruiksinstructies in dit hoofdstuk.

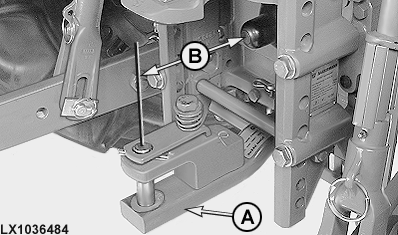

1. Lijn trekhaak (A) parallel met de PTO uit, en vergrendel deze.
2. Afstand (B) tussen het einde van de PTO-as en de opening in het trekhaakeinde varieert afhankelijk van het type PTO-astap dat wordt gebruikt. De afstand moet correct zijn.

   PTO-astap	Afstand tot trekhaak
   	Categorie 2
   Type 1 / 6 vertanding..............	350 mm (13.8 in.)
   Type 2 / 21 vertanding..............	400 mm (15.7 in.)

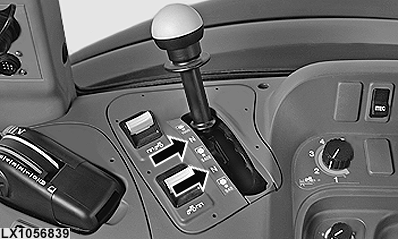

Als de PTO-vertandingen niet zijn uitgelijnd met de groeven in de aandrijfas, houd de motor dan uitgeschakeld, zet de PTO-toerentalhendel op N en draai de PTO-as handmatig in de juiste positie.
