Wielballast

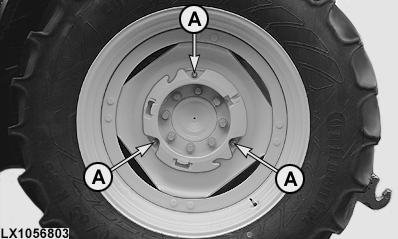

LX1056803-UN-12MAR13

A - Tapbouten (3 stuks)

BELANGRIJK: Gebruik vor de montage van gewichten een correcte hijsuitrusting, of laat dit uitvoeren door uw John Deere dealer.

Monteer gewicht op het wiel en draai bouten (A) aan met het voorgeschreven moment.

Steek bij gebruik van extra gewicht de bouten in het gewicht dat al is gemonteerd. Draai het extra gewicht de locatie-openingen zijn uitgelijnd, verbind ze dan met bouten met het voorhandene gewicht. Rij ongeveer 100 meter (100 yd) met de trekker, en draai de bouten opnieuw aan.

Momenten van bouten:

• M16 tapbouten, 310 N·m (230 lb.-ft.)
• M20 tapbouten, 610 N·m (450 lb.-ft.)

BELANGRIJK: Draai de bouten weer aan na 3 bedrijfsuren, en opnieuw na 10 bedrijfsuren.

Controleer vervolgens de bouten met hetzelfde interval als de wielbouten.
