Frontballast monteren

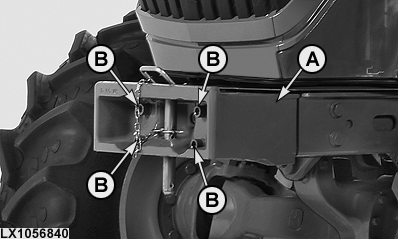

LX1056840-UN-01MAR13

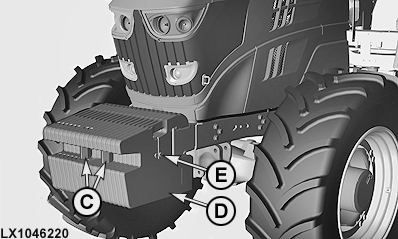

LX1046220-UN-22JUN11

A - Basisgewicht

B - Bevestigingsbouten

C - Vangmuil

D - Extra gewicht

E - Bouten

Een basisgewicht (A) en hooguit 18 extra gewichten (D) kunnen worden gemonteerd.

BELANGRIJK: Draai bevestigingsbouten (B) van basisgewicht (A) aan met 600 N˙m (440 lb.-ft.) en bouten (E) van extra gewichten (D) met 230 N˙m (170 lb.-ft.).

Maximaal 18 extra gewichten (D) mogen op de trekker worden gemonteerd.

Elk extra gewicht weegt 50 kg (110 lb.). Per 10 kg (22 lb.) gewichtsverhoging stijgt de voorasbelasting met ca. 12 kg (26.5 lb.).

BELANGRIJK: Bij bevestiging van zes of meer gewichten, moeten ze een vangmuil (C) vormen.

De haak van de vangmuil mag alleen worden gebruikt voor rangeren en wegslepen op verharde wegen.
