Algemene richtlijnen wielen, banden en spoorbreedte

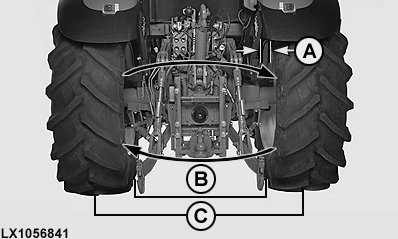

LX1056841-UN-01MAR13

A - Speling tussen binnenwiel en spatbord

B - Speling tussen binnenste van aandrijfwielen

C - Minimumspeling tussen middenlijnen banden

Wielen zijn aan de andere kant van de as gemonteerd voor een wijder instelbereik door wijzigen van de velgposities. Installeer de wielen aan de andere kant van de trekker. Controleer of de correcte draairichting van de wielen behouden blijft.

BELANGRIJK: Banden moeten minstens 40 mm (1.58 in.)¹ speling (A) met spatborden hebben. Speling (B) tussen de banden moet minstens 1070 mm (42 in.) zijn, met de banden op gelijke afstand tot het midden van de trekker.

Minimum spoorbreedte-instellingen zijn vastgelegd, om zo voor voldoende speling te zorgen tussen tank en spatborden.

Een minimum speling (C) van 1524 mm (60 in.) tussen bandenmidden moet aangehouden worden.

Controleer op juiste speling tussen werktuig en achterbanden.

Breng radiale en diagonaalbanden NIET door elkaar aan op dezelfde as.

Enkele en dubbele banden die op dezelfde as zijn gemonteerd moeten allemaal dezelfde druk bezitten.

Gietijzeren wielen worden aan de binnenkant en stalen wielen aan de buitenkant van de trekker met dubbele banden gebruikt.

Te hoge bandenspanning bij radiale banden verlaagt de machinecapaciteit. Juiste bandenspanning leidt tot optimale trekkerprestaties.

WAARSCHUWING: Voorkom letsel en onvoldoende trekkerstabiliteit. Bedien trekker nooit met enkele banden met een spoorbreedte van minder dan 1520 mm (60 in.).

BELANGRIJK: Overschrijd niet 2800 mm (110 in.) tussen enkele banden voor het trekken van zware lasten.

BELANGRIJK: De banden mogen NIET in contact komen met de trekstangen of hefstangen. De ruimte tussen hefstangen en banden kan worden vergroot door de hefstangen in de voorste openingen van de trekstangen te monteren.

Als trekstangen worden geheven (zelfs als geen werktuig is bevestigd) moeten de hydraulische of mechanische stabilisatoren zijn vergrendeld.

Als er ondanks al deze maatregelen nog steeds contact is met de trekstangen of hefstangen, moet de spoorbreedte worden vergroot.
