Hydraulische wagentrekinrichting (mechanisch bediend)

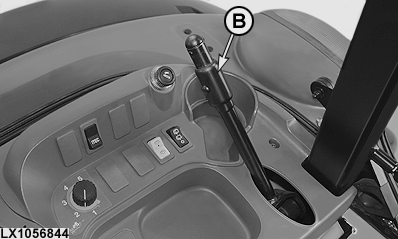

LX1056844-UN-01MAR13

LX1045867-UN-15FEB11

LX1045868-UN-15FEB11

B - Vrijgavehendel

1 - Hefinrichting in positie voor bevestigen aanhanger

2 - Hefinrichting in ruststand

Dit type trekinrichting kan geregeld worden via de besturingen hefinrichting en een SCV.

1. Hef de trekstangen helemaal omhoog en gebruik de SCV om de hefinrichting helemaal in te schuiven.

2. Trek aan loszethendel (B) en laat de trekstangen neer. Houd de loszethendel vast tot de haak uit de ruststand is bewogen (hendel blijft in open positie).

3. Schuif de trekhaak helemaal uit door bedienen van de hulpcontroller.

4. Laat de trekstangen en de trekhaak zakken tot de gewenste hoogte.

5. Hef de trekstangen zo dat de haak hefinrichting in het trekoog van het werktuig grijpt, en hef vervolgens de wagentrekinrichting helemaal.

6. Schuif met de SCV de trekhaak helemaal in, tot deze helemaal is vergrendeld (hendel B keert terug in startpositie).

7. Laat de trekstangen zakken.

8. Controleer of de hefinrichting juist is vergrendeld. Als dit het geval is, zal de haak niet zakken als de trekstangen omlaag bewegen, en niet uitschuiven als de SCV wordt bediend.

BELANGRIJK: Als de ontgrendelhendel moeilijk is te bedienen of als de trekhaak niet automatisch wordt vergrendeld (hierboven stap 2 of stap 6), laat dan de John Deere dealer de instelling van de hefarmen en van de trekinrichting controleren.

WAARSCHUWING:

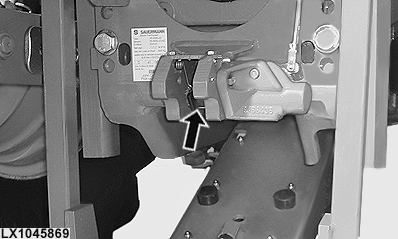

LX1045869-UN-15FEB11

Als de hefinrichting is neergelaten, NOOIT handen in de opening (zie pijl) steken. Gevaar voor letsel!

OPMERKING: Componenten van de wagentrekinrichting die onderhevig zijn aan slijtage moeten elke 250 uur worden gecontroleerd (zie Onderhoud / Elke 250 uur). Vervang indien nodig.

Maximum toegestane verticale statische lasten en sleepbare lasten staan in het hoofdstuk Specificaties.

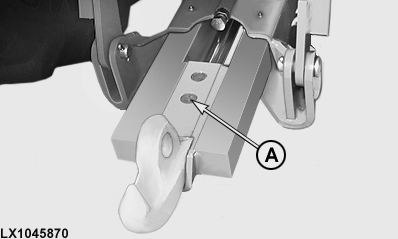

LX1045870-UN-15FEB11

Het niet benodigde deel kan in een houder aan de zijkant van het frame worden opgeborgen.
