Cabineluchtfilters en luchtrecirculatiefilters vervangen


Cabineluchtfilters vervangen

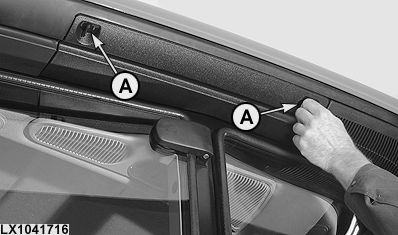

LX1041716
LX1041716-UN-10OCT06

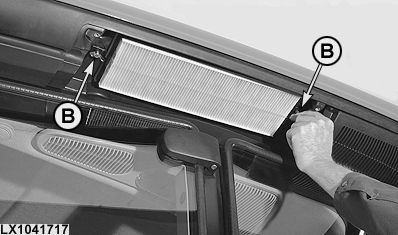

LX1041717
LX1041717-UN-10OCT06

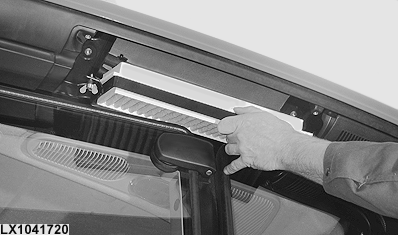

LX1041720
LX1041720-UN-10OCT06

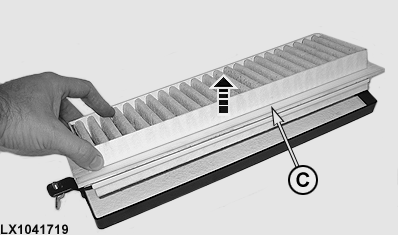

LX1041719
LX1041719-UN-10OCT06

A - Vleugelbouten

B - Vleugelbouten

C - Pakking

Demonteer aan beide zijden de cabineluchtfilters en vervang deze.

Demonteer vleugelbouten (A) en de afdekking.

Demonteer vleugelbouten (B) en demonteer het installatieframe en het filterelement.

Monteer een nieuw filterelement in het installatieframe. Zorg dat pakking (C) van het filterelement van het installatieframe vandaan gericht is.

Reinig de opening in het dak en controleer de afdichtoppervlakken.

Monteer in omgekeerde volgorde.

OPMERKING: Het onderhoudsinterval is elke 250 uur of tenminste een keer per jaar, als de cabine achteraf met geactiveerde koolfilters is uitgerust.


Luchtrecirculatiefilter vervangen (binnenzijde dak)

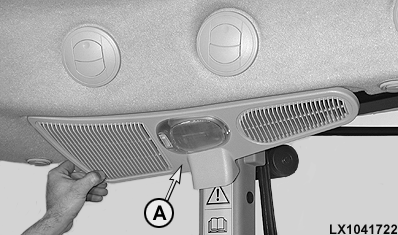

LX1041722
LX1041722-UN-10OCT06

LX1041723
LX1041723-UN-10OCT06

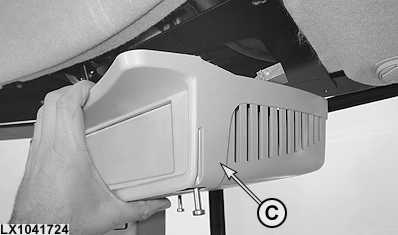

LX1041724
LX1041724-UN-10OCT06

A - Afdekking links

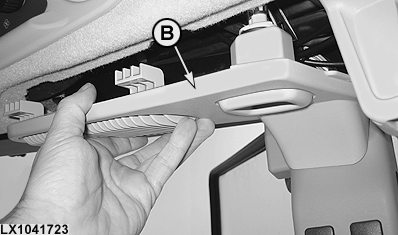

B - Afdekking rechts

C - Compartiment

Demonteer afdekking links (A). Demonteer afdekking rechts (B) en radiocompartiment (C).

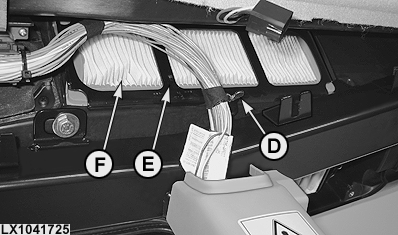

LX1041725
LX1041725-UN-10OCT06

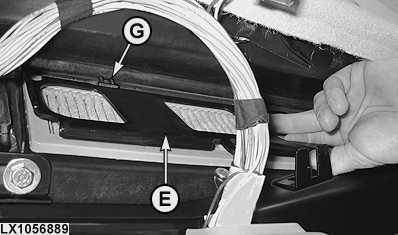

LX1056889
LX1056889-UN-27MAY13

D - Vleugelbout

E - Bevestigingsframe

F - Filterelement

G - Uitsteeksels (2 stuks)

Verwijder vleugelbout (D) en hef bevestigingsframe (E) en filterelement (F) eruit.

Reinig de opening in het dak en controleer de afdichtoppervlakken. Monteer filterelement (F) in het dak en lijn deze zodanig uit dat de pakking goed contact maakt met de afdichtoppervlakken.

Schuif bevestigingsframe (E) onder de twee uitsteeksels (G) en borg deze met een vleugelbout.

Monteer de afdekkingen en het radiocompartiment.

OPMERKING: Het onderhoudsinterval is elke 250 uur of tenminste een keer per jaar, als de cabine achteraf met geactiveerde koolfilters is uitgerust.
