Versnellingsbak-/hydraulische olie en oliefilter verversen

Oliefilters versnellingsbak/hydraulisch systeem vervangen op trekkers met PowrQuad™ PLUS of AutoQuad™ PLUS

LX1053382-UN-10FEB12

LX1046191-UN-09JUN11

Hydraulisch oliefilter

LX1046193-UN-09JUN11

Versnellingsbak-oliefilter

A - Aftapplug in differentieelhuis

B - Aftapplug in koppeling voorwielaandrijving

C - Hydraulisch oliefilter

D - Versnellingsbak-oliefilter

1. Start de motor en bedien enkele hydraulische functies zodat de olie warm wordt.

2. Parkeer de trekker waterpas. Laat trekstangen, frontlader, frontwerktuig en ander werktuig dat olie van de versnellingsbak gebruikt zakken.

3. Stop de motor en neem de sleutel eruit.

4. Schakel parkeerblokkering in.

5. Demonteer aftappluggen (A) en (B), en tap de olie af in een geschikt reservoir. Voor capaciteiten, zie Specificaties.

   Plaats na aftappen van de olie nieuwe afdichtringen op aftappluggen (A) en (B) en draai stevig aan.

6. Schroef hydraulische-oliefilter (C) en versnellingsbakfilter (D) los.

7. Breng vet aan op afdichtringen van nieuwe filters en schroef filters erin.

   Gebruik uitsluitend originele John Deere filters!

   BELANGRIJK: Vervang altijd beide filters gelijktijdig.

Versnellingsbak-/hydraulische olie verversen op trekkers met PowrQuad™ PLUS of AutoQuad™ PLUS

1.

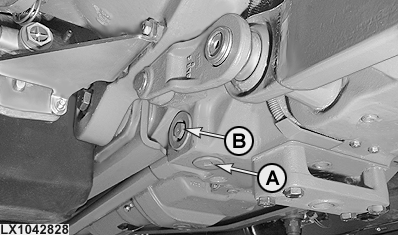

   LX1042828-UN-26FEB07

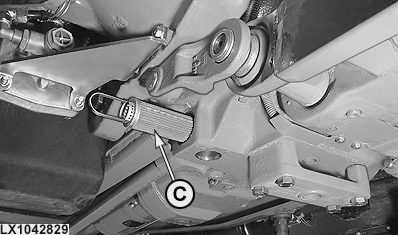

   LX1042829-UN-26FEB07

   Inlaatzeef op trekkers met PowrQuad™ PLUS of AutoQuad™ PLUS

   A - Aftapplug (50 N˙m; 37 lb.-ft.)

   B - Schroefplug (50 N˙m; 37 lb.-ft.)

   C - Aanzuigzeef

   Demonteer schroefplug (B), trek inlaatzeef eruit en reinig in brandstof. Reinig het gedeelte waar de inlaatzeef is gemonteerd. Monteer aanzuigzeef.

---




2. Alvorens bij te vullen met verse olie, afdichtingen vervangen en aftappluggen aandraaien met 50 N˙m (37 lb-ft).

3. Vul olie versnellingsbak/hydraulisch systeem bij in versnellingsbakhuis. Voor capaciteiten, zie Specificaties.

Oliepeil controleren

Laat de motor kort draaien, en bedien meerdere hydraulische functies. Stop de motor.

Wacht 10 tot 15 minuten alvorens het oliepeil te controleren. Het moet zich bevinden tussen de markeringen op het kijkglas. Corrigeer het oliepeil als dit niet zo is.
