Koelmiddel verversen - 4-cilindermotoren

TS281-UN-15APR13

LX1056860-UN-06MAR13

LX1045682-UN-16NOV10

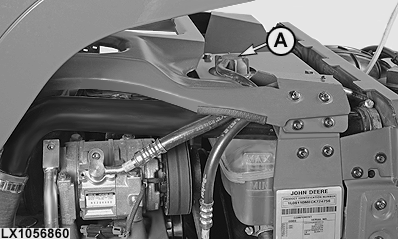

A - Dop expansievat

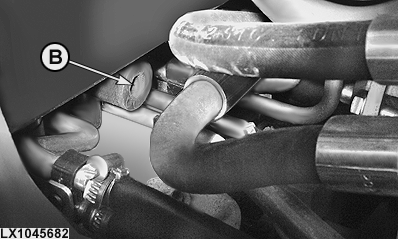

B - Aftapplug

WAARSCHUWING: Open dop (A) van expansievat pas als koelmiddeltemperatuur onder het kookpunt is! Draai de dop enigszins los om druk te laten ontsnappen, en verwijder deze daarna volledig.

OPMERKING: Neem de instructies voor onderhoudsinterval betreffende motorkoelmiddel in acht.

Het EERSTE onderhoudsinterval is 6 jaar of 6000 uur, onder voorwaarde dat het koelsysteem uitsluitend werd gebruikt met John Deere COOL GARD™ II en Premix en dat het koelmiddel volgens de voorgeschreven intervallen is gecontroleerd. Na het eerste onderhoud kan het VOORGESCHREVEN interval (2 jaar of 2000 uur) worden verlengd tot 6 jaar of 6000 uur, afhankelijk van het gebruikte koelmiddel en onder voorwaarde dat het koelmiddel volgens de voorgeschreven intervallen wordt gecontroleerd. Neem de aanbevolen onderhoudsintervallen voor motorkoelmiddel in acht in Dieselmotorkoelmiddel in het hoofdstuk Brandstof, smeermiddelen, hydraulische olie en koelmiddel van deze handleiding.

1. Draai de verwarmingsregeling in de cabine helemaal rechtsom.

2. Draai eerst dop (A) los en verwijder deze vervolgens.

3. Vang het koelmiddel op in een geschikt reservoir. Open aftapplug (B).

Nadat koelmiddel is afgetapt, aftapplug (B) sluiten en aandraaien met het voorgeschreven moment.

Punt	Meting	Specificatie
Koelmiddel - Aftapplug	Moment	4—5 N·m 3—3.7 lb.-ft.

BELANGRIJK: Nooit koud water of koud koelmiddel in een warme motor gieten. Altijd warm water gebruiken, of wachten tot de motor is afgekoeld.

WAARSCHUWING: Voor het starten van de motor altijd de kap sluiten.

Laat de motor draaien tot de bedrijfstemperatuur is bereikt. Schakel de motor uit en tap het systeem af.

Sluit de aftapplug weer en vul het systeem met schoon water.

Laat de motor weer draaien tot deze op bedrijfstemperatuur is. Schakel de motor uit, en tap het systeem opnieuw af.

Sluit de aftapplug en vul het systeem bij tot maximale markering met het voorgeschreven koelmiddel (zie hoofdstuk Brandstof, smeermiddelen, hydraulische olie en koelmiddel).

Start de motor en laat deze 5 minuten draaien.

Zet de motor af en vul koelmiddel bij tot markering max.

Start de motor en breng deze op bedrijfstemperatuur.

Zet de motor af en vul koelmiddel bij tot markering max.

Bevestig dop (A) opnieuw en sluit deze.

Voor efficiënte koeling moet het radiatorscherm schoon zijn. Verwijder vuil en olie. Buig eventueel verbogen lamellen voorzichtig weer recht.
