Aandrijfriem vervangen

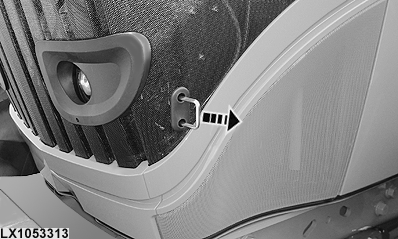

LX1053313-UN-09APR13

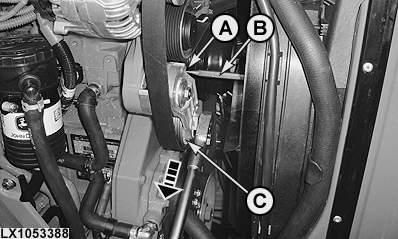

LX1053388-UN-28FEB12

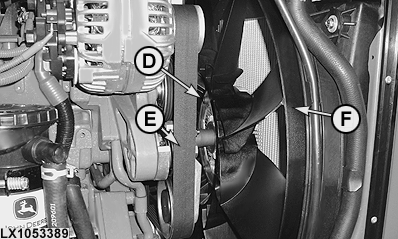

LX1053389-UN-28FEB12

A - Gat

B - Metalen pen

C - Spanwiel

D - Zelfborgende bouten (6 stuks)

E - Aandrijfriem

F - Ventilator

OPMERKING: Bij trekkers met front-PTO; aandrijfriem laten vervangen door John Deere dealer.

Trek aan de sluiting en til de motorkap op.

WAARSCHUWING: Ontkoppel massakabel (—) van de accu.

Gebruik een vierkantsleutel om het spanwiel (C) (zie pijl) te draaien tot de openingen (A) in de basisplaat en nok op een lijn liggen. Steek een metalen pen (B) met een diameter van 5 mm (0.2 in.) in de twee uitgelijnde boringen en borg het spanwiel.

Demonteer zes bouten (D) van de ventilator.

Demonteer aandrijfriem (E) over ventilator (F).

Monteer de aandrijfriem en ontspan de aandrijfriemspanner weer.

Om de spanning in te stellen het spanwiel iets draaien om de metalen pen los te zetten en deze dan uit de openingen trekken. De aandrijfriemspanner keert automatisch terug naar spanpositie.

BELANGRIJK: Bij monteren altijd nieuwe zelfborgende bouten gebruiken.

Monteer ventilator (F) en draai de nieuwe zelfborgende bouten (D) aan volgens specificaties.

Punt	Meting	Specificatie
Bevestiging op ventilator	Moment	22 – 28 N˙m 16 – 21 lb-ft

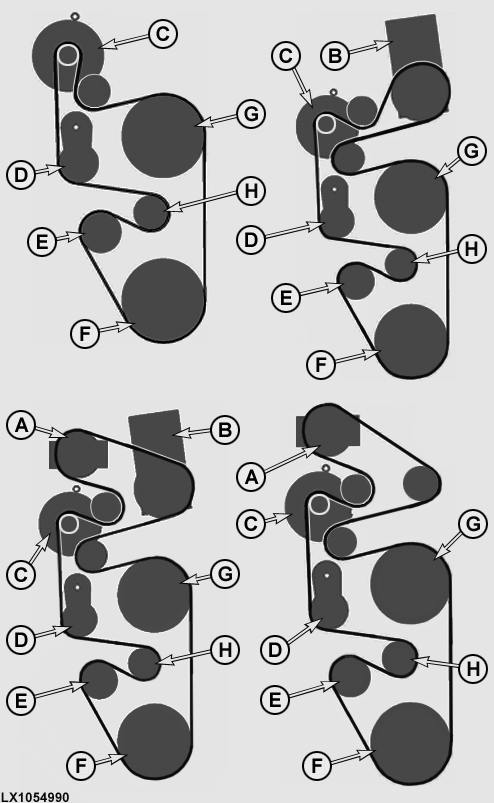

Verloop aandrijfriem

LX1054990-UN-12DEC11

A - Compressor (airconditioning)

B - Compressor (luchtdrukremmen)

C - Dynamo

D - riemspanner

E - Waterpomp

F - Krukas

G - Ventilatorriemschijf

H - Geleiderol
