Zekering en relais van hoofdschakelaar accu (BBO)

Algemeen

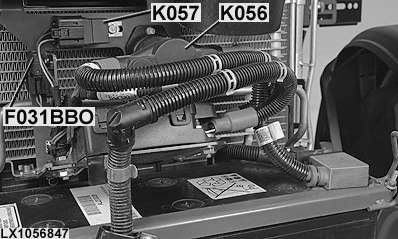

LX1056847-UN-19MAR13

Zekering en relais van elektrische starthulp

BELANGRIJK: Ter voorkoming van beschadiging van het elektrisch systeem, nooit een zwaardere zekering dan de zekering in de tabel gebruiken.

Zekering en relais van hoofdschakelaar accu, stroomkring Battery Break Off (BBO), bevinden zich voor de radiator, boven de accu.

Open de motorkap.

Controleer de 10 A zekering (F031BBO) of de relais (K056 en K057) en vervang deze indien nodig.

Monteer de afdekking en sluit de kap.

Zekering en relais

Zekeringnr.	Zekeringwaarde (A)	Verbruiker	Relaisnr.	Nominale waarde (A)	Verbruiker
F031BBO	10 A	Zekering stroomvoorziening accu (alleen met hoofdschakelaar accu)	K056	300 A max.	Relais hoofdschakelaar accu
			K057	20/40 A	Relais hoofdschakelaar accu
