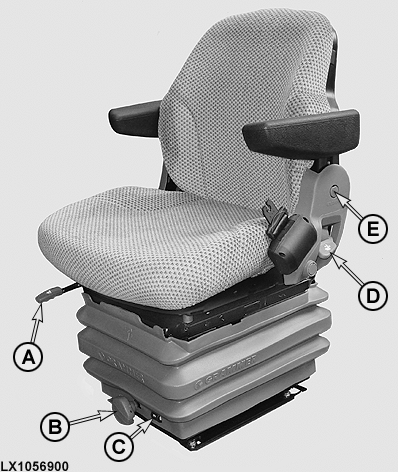

Luchtgeveerde stoel MSG85

LX1056900-UN-13MAR13

A - Instelling vooruit/achteruit

B - Kruk voor instellen van gewicht van de bestuurder

C - Gewichtsindicator

D - Kantelen rugleuning

E - Instellen van de armleuninghoogte

BELANGRIJK: Bij het instellen van de stoel bestaat gevaar voor knellingen. Objecten die in de cabine zijn geplaatst, belemmeren mogelijk vrije bewegingsruimte. Controleer of er genoeg ruimte over is tussen aanliggende componenten, om botsingen te voorkomen. Onbedoeld aanraken van de bedieningsapparatuur kan de trekker of het werktuig in werking zetten.

Stoelhoogte instellen

Om de stoel hoger in te stellen, stoel heffen tot deze in de vergendeling klikt (3 vergrendelposities). Om lager in te stellen, de stoel tot de stoppositie heffen en vervolgens laten zakken tot de laagste positie.

A — Instelling vooruit/achteruit

Trek aan hendel (A) en zet de stoel in de gewenste stand. Laat de hendel los. Deze klikt in.

B — Gewichtsinstelling

Er is gewicht op de stoel nodig om deze in te stellen op het gewicht van de bestuurder. Wacht, om de stoel in te stellen op het gewicht van de bestuurder, tot de stoel is gepositioneerd en stel vervolgens het gewicht in met kruk (B).

Gebruik indicator (C) om te controleren.

OPMERKING: De stoel kan worden ingesteld op gewichten tussen 50 en 130 kg (110 en 285 lb.).

D — Instellen kantelen rugleuning

Trek aan hendel (D) en zet de stoelrugleuning in de gewenste hoek. Laat de hendel los. Deze klikt in.

E — Instellen van de armleuninghoogte

Demonteer aan beide zijden afdekking (E), maak zeskantmoer los en stel de armleuning in op de gewenste positie. Draai zeskantmoer aan en monteer afdekking (E) opnieuw.
