Luchtgeveerde stoel MSG95GL

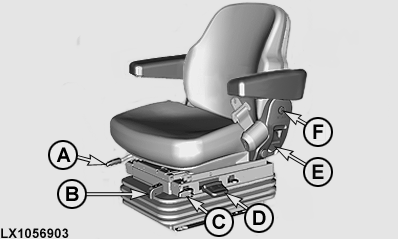

LX1056903-UN-13MAR13

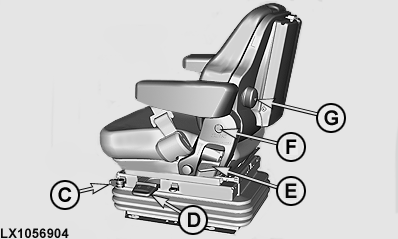

LX1056904-UN-13MAR13

BELANGRIJK: Bij het instellen van de stoel bestaat gevaar voor knellingen. Objecten die in de cabine zijn geplaatst, belemmeren mogelijk vrije bewegingsruimte. Controleer of er genoeg ruimte over is tussen aanliggende componenten, om botsingen te voorkomen. Onbedoeld aanraken van de bedieningsapparatuur kan de trekker of het werktuig in werking zetten.

A — Instelling vooruit/achteruit

Trek aan hendel (A) en zet de stoel in de gewenste stand. Laat de hendel los. Deze klikt in.

B — Gewicht en hoogte-indicator

De groene schaalmarkering geeft aan of de gewichts- of hoogte-instelling correct is.

C — Lengtevering instellen

• Hendel (C) naar voren - geen lengtevering
• Hendel (C) naar achteren - lengtevering

D — Gewichtsinstelling

Er is gewicht op de stoel nodig om deze in te stellen op het gewicht van de bestuurder. Om de stoel aan het gewicht van de bestuurder aan te passen, de motor starten, de stoel de mogelijkheid geven zich in te stellen. Vervolgens de hendel (D) omhoog of omlaag duwen, tot de groene markering op de indicatorschaal (B) verschijnt.

OPMERKING: De stoel kan worden ingesteld op gewichten tussen 50 en 130 kg (110 en 285 lb.).

D — Hoogte-instelling

Nadat de gewichtsinstelling is uitgevoerd, kan de stoel in elke hoogte worden ingesteld. Om de hoogte in te stellen, hendel (D) helemaal omhoog of omlaag duwen. De groene markering moet op de indicatorschaal (B) verschijnen. Als de bovengrens is bereikt tijdens het instellen van de hoogte, de hoogte-instelling (omhoog of omlaag) langzaam uitvoeren, om de op-en-neer-beweging te minimeren (vering).

E — Instellen kantelen rugleuning

Trek aan de hendel (E) en zet de stoelrugleuning in de gewenste hoek. Laat de hendel los. Deze klikt in.

F — Instellen van de armleuninghoogte

Demonteer aan beide zijden afdekking (F), maak zeskantmoer los en stel de armleuning in op de gewenste positie. Draai zeskantmoer aan en monteer afdekking (F) opnieuw.

G — Instellen van lendensteun op rugleuning

Gebruik de knop (G) om de stand van de lendensteun in te stellen.
