Luchtgeveerde stoel MSG95AL

LX1056901-UN-13MAR13

LX1056902-UN-13MAR13

BELANGRIJK: Bij het instellen van de stoel bestaat gevaar voor knellingen. Objecten die in de cabine zijn geplaatst, belemmeren mogelijk vrije bewegingsruimte. Controleer of er genoeg ruimte over is tussen aanliggende componenten, om botsingen te voorkomen. Onbedoeld aanraken van de bedieningsapparatuur kan de trekker of het werktuig in werking zetten.

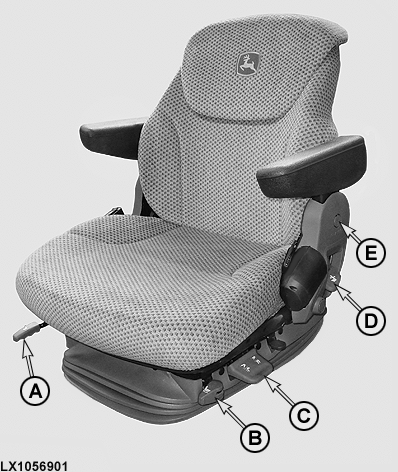

A — Instelling vooruit/achteruit

Trek aan hendel (A) en zet de stoel in de gewenste stand. Laat de hendel los. Deze klikt in.

B — Lengtevering instellen

• Hendel (B) naar voren - geen lengtevering
• Hendel (B) naar achteren - lengtevering

C — Gewichtsinstelling

Er is gewicht op de stoel nodig om deze in te stellen op het gewicht van de bestuurder. Start de motor, wacht tot de stoel is gepositioneerd en trek dan kort aan hendel (C). De stoel past zich automatisch aan het gewicht van de bestuurder aan.

OPMERKING: De stoel kan worden ingesteld op gewichten tussen 50 en 130 kg (110 en 285 lb.).

C — Hoogte-instelling

Nadat de gewichtsinstelling is uitgevoerd, kan de stoel in elke hoogte worden ingesteld. Voor het instellen van de hoogte hendel (C) helemaal omhoog trekken of omlaag duwen. Als de boven- of ondergrens is bereikt tijdens het instellen van de hoogte, wordt de hoogte-instelling automatisch uitgevoerd om de op-en-neer-beweging te minimaliseren (vering).

D — Instellen kantelen rugleuning

Trek aan hendel (D) en zet de stoelrugleuning in de gewenste hoek. Laat de hendel los. Deze klikt in.

E — Instellen van de armleuninghoogte

Demonteer aan beide zijden afdekking (E), maak zeskantmoer los en stel de armleuning in op de gewenste positie. Draai zeskantmoer aan en monteer afdekking (E) opnieuw.

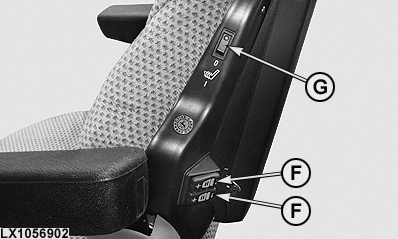

F — Instellen van lendensteun op rugleuning

Gebruik de tuimelschakelaars (F) om de stand van de lendensteun in te stellen.

G — Stoelverwarming

Schakelaar (G) schakelt stoelverwarming aan en uit.
