Maten - Trekkers 6090MC tot 6110MC, zonder as voorwielaandrijving

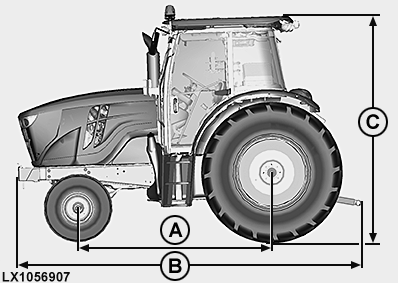

LX1056907-UN-06JUN13

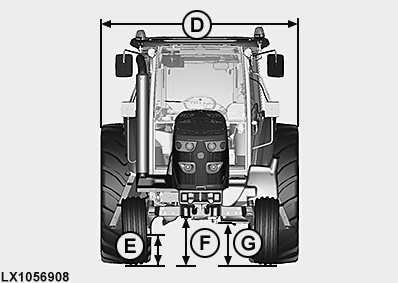

LX1056908-UN-06JUN13

	Cabine zonder laag profiel	Cabine met laag profiel
A - Wielbasis ..............	2400 mm (94.5 in.)	2400 mm (94.5 in.)
B - Lengte
• Van basisgewicht tot trekstang in horizontale stand ..............	4305 mm (169.5 in.)	4305 mm (169.5 in.)
• Van frontgewicht tot trekstang in horizontale stand..............	4727 mm (186.1 in.)	4727 mm (186.1 in.)
C - Hoogte
- maximum totale hoogte van grond tot cabinedak (zonder zwaailicht), met achterbanden met een SRI van:
• SRI 700..............	2631 mm (103.6 in.)	2540 mm (100.0 in.)
• SRI 725..............	2660 mm (104.7 in.)	2569 mm (101.1 in.)
• SRI 750..............	2689 mm (105.9 in.)	2599 mm (102.3 in.)
• SRI 775..............	2719 mm (107.1 in.)	2628 mm (103.5 in.)
• SRI 800..............	2748 mm (108.2 in.)	2658 mm (104.7 in.)
• SRI 825 ..............	2777 mm (109.3 in.)	2687 mm (105.8 in.)
D - Breedte
• frontas - flens tot flens ..............	1680 mm (66.1 in.)	1680 mm (66.1 in.)
• frontas - maximum spoorbreedte zonder verbreding ..............	2015 mm (79.3 in.)	2015 mm (79.3 in.)
• achteras - flens tot flens ..............	1552 mm (61.1 in.)	1552 mm (61.1 in.)
• maximum breedte voor rijden op de weg	2550 mm (100.4 in.)	2550 mm (100.4 in.)
E - Grondspeling bij stuurscharnier vooras
- maximum grondspeling bij voorbanden met een SRI van:
• SRI 390..............	350 mm (13.8 in.)	350 mm (13.8 in.)
• SRI 425..............	385 mm (15.2 in.)	385 mm (15.2 in.)
• SRI 450 ..............	410 mm (16.1 in.)	410 mm (16.1 in.)
F - Grondspeling vooras
- maximum grondspeling bij voorbanden met een SRI van:
• SRI 390..............	500 mm (19.7 in.)	500 mm (19.7 in.)
• SRI 425..............	535 mm (21.1 in.)	535 mm (21.1 in.)
• SRI 450 ..............	560 mm (22.1 in.)	560 mm (22.1 in.)
G - Grondspeling bij differentieelhuis (met trekhaak)
- maximum grondspeling bij achterbanden met een SRI van:
• SRI 700..............	385 mm (15.2 in.)	385 mm (15.2 in.)
• SRI 725..............	410 mm (16.1 in.)	410 mm (16.1 in.)
• SRI 750..............	435 mm (17.2 in.)	435 mm (17.2 in.)
• SRI 775..............	460 mm (18.1 in.)	460 mm (18.1 in.)
• SRI 800..............	485 mm (19.1 in.)	485 mm (19.1 in.)
• SRI 825 ..............	510 mm (20.1 in.)	510 mm (20.1 in.)

BELANGRIJK: De grondspeling van de trekker is afhankelijk van de bandenfabrikant, bandenspanning, ballast, hefinrichtingen, bevestigde werktuigen etc.

Alvorens door poorten, tunnels, bruggen etc. te rijden moet de hoogte van de trekker worden gecontroleerd.
