Instelbare vooras zonder voorwielaandrijving instellen - Spoorbreedtes zonder asverlengingen

LX1056897
LX1056897-UN-04JUN13

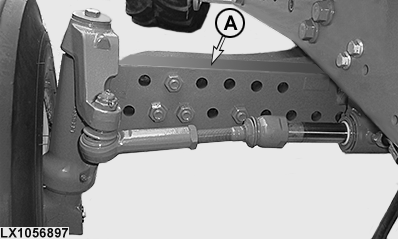

Instelbare vooras zonder asverlengingen

De instelbare vooras (A) zonder asverlengingen kan worden ingesteld op alle 7 spoorbreedtes.

Als wielen worden gedemonteerd om de spoorbreedte in te stellen, wielbouten aandraaien met 310 N˙m (230 lb.-ft.).

Na instellen spoorbreedte, asbouten aandraaien met 400 N˙m (300 lb.-ft.).

BELANGRIJK: Nadat de spoorbreedte is ingesteld, moet het vastzitten van deze bouten na 4 en 8 bedrijfsuren worden gecontroleerd en regelmatig gedurende de volgende 100 bedrijfsuren.

Banden

Positie van de bandklep

Positie asgat


1

2

3

4

5

6

10.00-16

Uit

1524 mm

(60.0 in.)

1626 mm

(64.0 in.)

1728 mm

(68.0 in.)

1830 mm

(72.0 in.)

1932 mm

(76.1 in.)

2034 mm

(80.1 in.)

In

1483 mm

(58.4 in.)

1585 mm

(62.4 in.)

1687 mm

(66.4 in.)

1789 mm

(70.4 in.)

1891 mm

(74.4 in.)

1993 mm

(78.5 in.)


11.00-16

Uit

1522 mm

(59.9 in.)

1624 mm

(63.9 in.)

1726 mm

(67.9 in.)

1828 mm

(72.0 in.)

1930 mm

(76.0 in.)

2032 mm

(80.0 in.)

In

1481 mm

(58.3 in.)

1583 mm

(62.3 in.)

1685 mm

(66.3 in.)

1787 mm

(70.3 in.)

1889 mm

(74.4 in.)

1991 mm

(78.4 in.)


11L-15

Uit

1527 mm

(60.1 in.)

1629 mm

(64.1 in.)

1731 mm

(68.1 in.)

1833 mm

(72.2 in.)

1935 mm

(76.2 in.)

2037 mm

(80.2 in.)

In

1486 mm

(58.5 in.)

1588 mm

(62.5 in.)

1690 mm

(66.5 in.)

1792 mm

(70.6 in.)

1894 mm

(74.6 in.)

1996 mm

(78.6 in.)

OULXA64,0002E9C-18-20130612
